在光学领域，精准测量光学元件的反射率意义重大，它直接关乎光学系统的性能与功能。而测量方法的抉择取决于诸多要素，像反射类型（镜面反射与漫反射）、光谱范围、精度要求、入射角度以及样品特性（涵盖表面状态、基底材料、是否镀膜等）。以下将详尽介绍各类主要的测量方法。
1. 技术原理：此方法借助分光光度计（配备单色仪或傅里叶变换模块），通过对比样品反射光强度与已知反射率的参考反射镜（例如铝镜、金镜或特定波长下标定的高反射镜）的反射光强度来确定反射率。
2. 仪器设备：常见的有紫外 - 可见 - 近红外分光光度计（UV - Vis - NIR）或傅里叶变换红外光谱仪（FTIR），同时需搭配反射附件，如固定角度、可变角度或积分球。
3. 测量方式：
– 直接比较法（单光束）：先测量参考镜的反射光强度\(I_{ref}\)，再测量样品的反射光强度\(I_{sample}\)，反射率\(R = I_{sample} / I_{ref} * R_{ref}\)（其中\(R_{ref}\)为参考镜反射率）。
– 双光束法：仪器内部光路自动将光束分为样品光束和参考光束，实时进行比较计算反射率。
4. 反射附件特点：
– 固定角度附件（如5°、8°、10°、45°）：适用于标准入射角测量，结构相对简单。
– 可变角度附件（VNA）：可在一定角度范围（如20° - 80°）内连续测量，便于研究入射角对反射率的影响。
– 绝对反射附件：设计特殊，无需参考镜，通过测量入射光和反射光的绝对强度计算反射率，精度较高，但设备复杂。
5. 优势与局限：
– 优点：能够测量宽光谱范围的反射率曲线，操作相对标准，相关仪器在市场上的普及率较高。
– 缺点：需要高质量的参考镜，其反射率必须精确已知或经过标定；对光束准直和样品对准的要求较高；在测量高反射率（>99.9%）或极低反射率（<0.1%）时，精度会受到一定限制。
1. 技术原理：利用稳定的激光光源和两个功率计（或一个功率计分时测量），先直接测量入射光功率\(P_{in}\)，再测量样品的反射光功率\(P_{ref}\)，反射率\(R = P_{ref} / P_{in}\)。
2. 关键要点：
– 精确收集所有反射光，需要精心设计光路，确保反射光束完全进入探测器。
– 有效消除杂散光的影响。
– 保证激光功率高度稳定。
3. 优势与局限：
– 优点：原理简单直接，成本相对较低，尤其适合单波长或少数波长点的高精度测量。
– 缺点：多波长测量效率较低，在进行高精度测量时，光路对准和功率计校准的要求较为苛刻。
1. 技术原理：将样品放置在积分球的入口端口，激光或准直光束以特定角度入射到样品上，反射光进入积分球内部，经过多次漫反射后被球壁探测器均匀接收。通过比较样品反射信号与已知反射率标准板（置于样品口）的信号来计算反射率。
2. 优势与局限：
– 优点：能够有效收集所有反射方向的光，对于非理想镜面或有微弱漫反射的情况具有较好的适应性，对光束对准的要求相对稍低。
– 缺点：积分球和标准板的反射率标定至关重要，球壁涂层的老化会影响测量精度，在测量绝对反射率时仍需要参考标准。
1. 技术原理：利用干涉仪（如Fabry - Perot干涉仪、Michelson干涉仪）测量反射面引入的相位变化或反射损耗。
– Fabry - Perot腔精细度法：测量由两个反射镜（其中一个为待测镜）构成的F - P腔的透射谱或反射谱。腔的精细度\(F\)与镜面反射率\(R\)直接相关（\(F ∝ √R / (1 - R)\)），通过测量\(F\)可反推\(R\)。
– 衰减全反射法（ATR）：虽然主要用于折射率/吸收测量，但也可用于分析反射率。
2. 优势与局限：
– 优点：对极高反射率（>99.9%）的测量非常灵敏和精确，可达ppm级。
– 缺点：设备复杂，操作和数据分析难度较大，通常用于特定的高要求场景，如激光腔镜、引力波探测镜等。
1. 技术原理：将待测样品置于积分球壁上（通常替代标准白板的位置），用宽谱或单色光照射样品，样品产生的所有方向的漫反射光在球内多次反射后被均匀化，由安装在球壁或特定端口的探测器接收。反射率通过比较样品信号与已知漫反射率的标准白板（如硫酸钡、PTFE压制的Spectralon®）的信号来计算。
2. 测量模式：
– 相对测量：\(R_{sample}(λ) = [V_{sample}(λ) / V_{std}(λ)] * R_{std}(λ)\)（其中\(V\)是探测器信号，\(R_{std}\)是标准板在波长\(λ\)的反射率）。
– 绝对测量（8°/d）：样品端口正对入射光端口（通常8°入射），探测器安装在球壁与入射光和样品反射光成90°的位置，以避免直接接收镜面反射光。
3. 优势与局限：
– 优点：是测量漫反射率的标准方法，能够收集几乎全空间的反射光。
– 缺点：标准板的漫反射率需要精确标定（通常溯源至NIST等标准机构），球内涂层老化需要监控，样品的大小和放置位置需符合标准要求。
1. 技术原理：通过精密控制光源（或探测器）围绕样品旋转，在不同入射角和不同反射角下测量反射光强度分布（BRDF/BTDF），然后对整个反射半球空间进行积分，从而计算出总漫反射率。
2. 优势与局限：
– 优点：能够获得最完整的反射光空间分布信息（BRDF/BTDF），是研究材料外观、光泽度、雾度的基础。
– 缺点：设备庞大昂贵，测量极其耗时，数据处理复杂，通常用于研究而非常规检测。
1. 技术原理：测量激光照射样品时，样品因吸收光能而产生的温升，反射率\(R = 1 - A\)（其中\(A\)是吸收率），通过精确测量温升和激光功率可计算\(A\)，进而得到\(R\)。
2. 优势与局限：
– 优点：是目前测量极高反射率（>99.9%）最准确的方法之一，可达10 ppm或更高精度，测量的是吸收而非直接反射，避免了参考镜误差。
– 缺点：设备复杂，测量时间长（需达到热平衡），仅适用于激光波长点，对热学参数标定要求高。
1. 技术原理：将待测反射镜置于一个高精细度光学谐振腔内，向腔内注入激光脉冲，测量脉冲在腔内因反射损耗（主要来自镜面）和吸收而导致的指数衰减时间（衰荡时间\(τ\)），反射损耗\(L\)与\(τ\)成反比（\(L ∝ 1/τ\)），镜面反射率\(R ≈ 1 - L\)（忽略吸收）。
2. 优势与局限：
– 优点：对极低反射损耗（对应极高反射率）极其敏感，可达ppm至ppb级，测量结果与光源强度波动无关。
– 缺点：设备非常复杂昂贵，主要用于极高反射镜（如引力波探测、精密激光器）的尖端研究和标定。
在选择光学元件反射率测量方法时，需要综合考虑以下关键因素：
1. 反射类型：明确是镜面反射、漫反射还是混合反射。
2. 精度要求：根据实际需求确定所需的精度水平，是常规检测还是科研/高精尖应用。
3. 光谱范围：确定是单波长测量、宽光谱测量，以及涉及的波段是紫外、可见还是红外。
4. 入射角度：考虑需要固定角度、可变角度还是全空间积分的测量方式。
5. 样品特性：包括样品的尺寸、形状、表面粗糙度、是否有透明基底、是否镀膜等。
6. 破坏性：判断是否允许接触样品或需要特殊的样品制备。
7. 设备可用性与成本：了解实验室现有的设备情况以及预算限制。
8. 测量速度：确定是需要快速在线检测还是高精度离线测量。

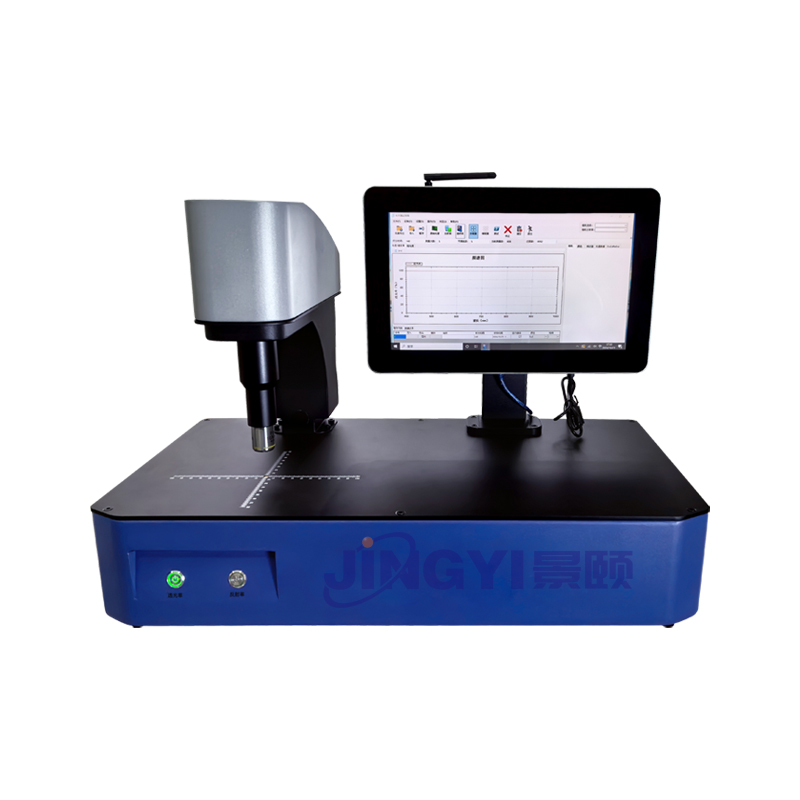

景颐光电在光学检测领域拥有丰富的产品线和先进的技术。例如，其研发的反射率检测仪JY - F03，采用了先进的分光光度法技术，具备高精度、宽光谱测量的特点，可广泛应用于光学元件制造、科研等领域，为客户提供准确可靠的反射率测量数据。
此外，景颐光电的汽车后视镜反射率检测仪JY - RMC20 - A和JYRMC100，专门针对汽车后视镜的反射率测量需求进行设计，严格按照GB 15084 - 2022标准执行，能够精确测量汽车后视镜的反射率，确保汽车行驶的安全性和可靠性。
在显微反射率检测方面，景颐光电的JY - F05显微反射率检测仪，结合了显微镜技术和反射率测量技术，可对微观样品的反射率进行高精度测量，为材料科学、生物学等领域的研究提供了有力的工具。
同时，景颐光电还提供反射率检测系统JY - F02以及其他型号的反射率检测仪，如CHT - F03等，满足不同客户的多样化需求。
这些产品在各自的应用领域都发挥着重要作用，为光学检测技术的发展和应用做出了积极贡献。
不同的光学元件反射率测量方法各有其特点和适用范围。在实际应用中，需要根据具体的测量需求，综合考虑反射类型、精度要求、光谱范围、入射角度、样品特性、设备可用性与成本、测量速度等因素，选择最合适的测量方法。对于关键应用或标准传递，确保测量链的可追溯性（使用经标定的参考标准）至关重要。
景颐光电凭借其先进的技术和丰富的产品系列，为客户提供了全面的光学检测解决方案，助力光学领域的研究和发展。
