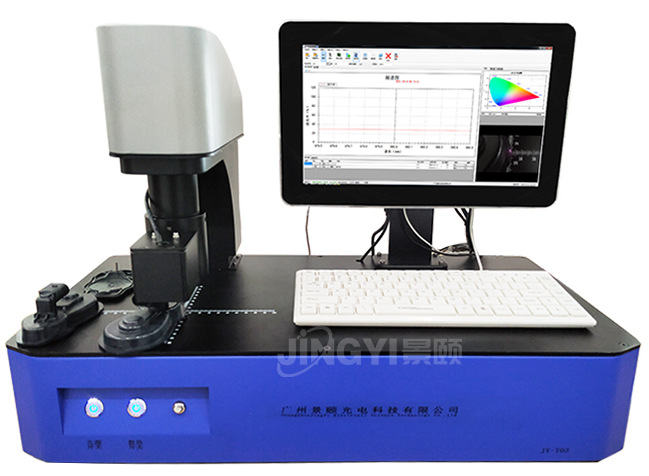

塑料激光透射率测量仪
JING YI GUANG DIAN COMPANY
厂家直销 质量保证 优质物流
产品介绍
PRODUCT PRESENTATION
塑胶材料的激光焊接已经普遍用于各种零配件，而塑料的透光率是焊接工艺质量的一个重要指标。景颐光电针对这类塑胶材料推出这款专门检测塑胶材料近红外透光率特性的透光率检测仪，毫秒之间即可检测出准确数值知道是否符合工艺的设定透光率数值，以避免不良工件进入生产流程。可根据样品定制工装夹具，测试处采用 CCD 图像监控，避免肉眼对近红外光不可见的测试误差，用户可自定义产品合格范围，自动判断数值是否合格，合格显示 “OK”，不合格显示 “NG”
产品特点
- 采用与激光塑料焊接波长一致的红外光源，保证测试光源与焊接激光束波长保证一致
- 采用红外光源，可避免普通光的干扰
- 测试速度快，可用于产线快速测量
- CCD 图像对孔
- 自定义合格范围，自动判断是否合格
- 操作简便，可定制特殊工件夹具
应用领域
- 配料或者注塑工艺的保证
- 塑胶材料焊接可行性确认
- 来料控制或者焊接前的材料质量监控
产品参数
| 项目 |
参数 |
| 型号 |
JY-T03S |
| 激光波长 |
800-1000NM |
| 激光光斑大小 |
Φ1MM（可定制） |
| 透光率范围 |
0-100% |
| 精度 |
≤1%（基于标准片） |
| 探测器 |
2048 阵列光电探测器 |
| 单次采样时间 |
优于 1S |
| 可测量参数 |
波长透光率、透光曲线、透光率随时间变化曲线等 |
| 显示 |
电脑 |
| 观察方式 |
红外 CCD 摄像头 |
| 电压 |
220V |
软件界面
- 频谱图（波长 - 透光率曲线）
- CCD 显示样品测量
- 自动判断样品的数据是否合格（OK/NG）
产品优势
- 自主研发产品，申请有多项专利保护
- 实用新型名称：显微光谱透过率测试仪
- 实用新型名称：一种全光谱透光率检测仪
- 实用新型名称：一种宽波段的光源结构及其透光率检测仪
- 外观设计名称：透光率检测仪
- 透光率检测仪高新技术产品证书
- 计量院校准证书（华南国家计量测试中心 / 广东省计量科学研究院）
部分经典客户
HUAWEI、苹果、舜宇、富士康、京东方（BOE）、伯恩光学（BIEL）、JOHNSON ELECTRIC、JANDA、电连技术股份有限公司、合肥晟泰克汽车电子股份有限公司（Softec）
