积分球光谱功率测量

积分球光谱功率测试系统

JINGYI 景颐

测量速度快，可用于在线实时检测

产品介绍

PRODUCT PRESENTATION

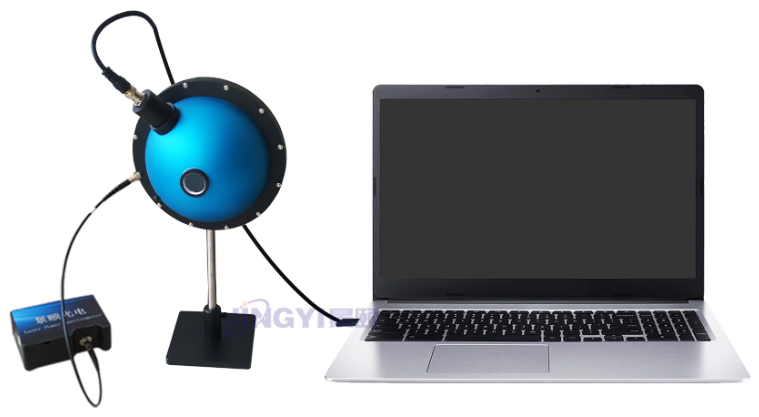

景颐光电积分球光谱功率测试系统确保了以精确和可重现的方法测定被校准或发散的激光或激光二极管。部件采用优质的 PTFE 高漫反射材料，积分球对光源收集，积分球设计的独特几何结构，使激光束功率测量不受激光束偏振及校准的影响，可以准确测量光源的光谱和功率。通过光功率计和光纤光谱仪分别测量光源的功率和波长，通过专业的软件输出测量结果。针对一些特殊的应用，我们可通过增加衰减片进行衰减。通过专业软件同时分析波长和功率实时情况，该系统的校准可溯源至国家标准技术研究院（NIST）。

产品特性

出厂溯源标定
积分球与光功率探头一起校准
专用软件可以一键获取光谱及光功率数据
能够准确有效收集高度发散光源的功率
测量速度快，可用于在线实时检测

产品应用

激光
激光二极管
激光二极管组件
发散的单色光源
脉冲激光功率

技术参数

用于紫外-可见-近红外波段的激光器：

	JYLPM-50-US	JYLPM-84-US	JYLPM-100-US	JYLPM-125-US	JYLPM-150-US
波长范围	200–1100nm	200–1100nm	200–1100nm	200–1100nm	200–1100nm
波长准确性	≤0.5nm	≤0.5nm	≤0.5nm	≤0.5nm	≤0.5nm
光谱仪分辨率	0.1nm–1nm	0.1nm–1nm	0.1nm–1nm	0.1nm–1nm	0.1nm–1nm
测量时间	0.2ms	0.2ms	0.2ms	0.2ms	0.2ms
积分球涂层	PTFE	PTFE	PTFE	PTFE	PTFE
积分球直径	50mm	84mm	100mm	125mm	150mm
探测口径	13mm	25.4mm	25.4mm	25.4mm	25.4mm
低功率激光	1nw–0.01w	1nw–0.01w	1nw–0.01w	1nw–0.01w	1nw–0.01w
中功率激光	100nw–1w	100nw–1w	100nw–1w	100nw–1w	100nw–1w
高功率激光	10mw–100w	10mw–100w	10mw–100w	10mw–100w	10mw–100w
线性度	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
均匀性	±2%	±2%	±2%	±2%	±2%
功率计探头材料	Si–UV	Si–UV	Si–UV	Si–UV	Si–UV
功率探头溯源标定	NIST	NIST	NIST	NIST	NIST
通讯接口	USB2.0	USB2.0	USB2.0	USB2.0	USB2.0
工作温度	5°C–50°C	5°C–50°C	5°C–50°C	5°C–50°C	5°C–50°C
相对湿度	<70%RH	<70%RH	<70%RH	<70%RH	<70%RH

用于可见-近红外波段的激光器：

参数	JYLPM-50-VS	JYLPM-84-VS	JYLPM-100-VS	JYLPM-125-VS	JYLPM-150-VS
波长范围	380–1100nm	380–1100nm	380–1100nm	380–1100nm	380–1100nm
波长准确性	≤0.5nm	≤0.5nm	≤0.5nm	≤0.5nm	≤0.5nm
光谱仪分辨率	0.1nm–1nm	0.1nm–1nm	0.1nm–1nm	0.1nm–1nm	0.1nm–1nm
测量时间	0.2ms	0.2ms	0.2ms	0.2ms	0.2ms
积分球涂层	PTFE	PTFE	PTFE	PTFE	PTFE
积分球直径	50mm	84mm	100mm	125mm	150mm
探测口径	13mm	25.4mm	25.4mm	25.4mm	25.4mm
低功率激光	1nw–0.01w	1nw–0.01w	1nw–0.01w	1nw–0.01w	1nw–0.01w
中功率激光	100nw–1w	100nw–1w	100nw–1w	100nw–1w	100nw–1w
高功率激光	10mw–100w	10mw–100w	10mw–100w	10mw–100w	10mw–100w
不确定度	±5%	±5%	±5%	±5%	±5%
线性度	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
均匀性	±2%	±2%	±2%	±2%	±2%
功率计探头材料	Si	Si	Si	Si	Si
功率探头溯源标定	NIST	NIST	NIST	NIST	NIST
通讯接口	USB2.0	USB2.0	USB2.0	USB2.0	USB2.0
工作温度	5°C–50°C	5°C–50°C	5°C–50°C	5°C–50°C	5°C–50°C
相对湿度	<70%RH	<70%RH	<70%RH	<70%RH	<70%RH

用于近红外波段的激光器：

参数	JYLPM-50-IS	JYLPM-84-IS	JYLPM-100-IS	JYLPM-125-IS	JYLPM-150-IS
波长范围	800–1650nm	800–1650nm	800–1650nm	800–1650nm	800–1650nm
波长准确性	≤0.5nm	≤0.5nm	≤0.5nm	≤0.5nm	≤0.5nm
光谱仪分辨率	4nm	4nm	4nm	4nm	4nm
测量时间	0.2ms	0.2ms	0.2ms	0.2ms	0.2ms
积分球涂层	PTFE	PTFE	PTFE	PTFE	PTFE
积分球直径	50mm	84mm	100mm	125mm	150mm
探测口径	13mm	25.4mm	25.4mm	25.4mm	25.4mm
低功率激光	1nw–0.01w	1nw–0.01w	1nw–0.01w	1nw–0.01w	1nw–0.01w
中功率激光	100nw–1w	100nw–1w	100nw–1w	100nw–1w	100nw–1w
高功率激光	10mw–100w	10mw–100w	10mw–100w	10mw–100w	10mw–100w
线性度	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
均匀性	±2%	±2%	±2%	±2%	±2%
功率计探头材料	InGaAs	InGaAs	InGaAs	InGaAs	InGaAs
功率探头溯源标定	NIST	NIST	NIST	NIST	NIST
通讯接口	USB2.0	USB2.0	USB2.0	USB2.0	USB2.0
工作温度	5°C–50°C	5°C–50°C	5°C–50°C	5°C–50°C	5°C–50°C
相对湿度	<70%RH	<70%RH	<70%RH	<70%RH	<70%RH

产品配件

标配配件：

积分球
光谱仪
功率计
光纤
分析测试软件

可选配件：

探测器前端衰减器
