JINGYI 景颐
光致变色材料透射比测试仪
JING YI GUANG DIAN COMPANY
测试报告和波长数据实时预览

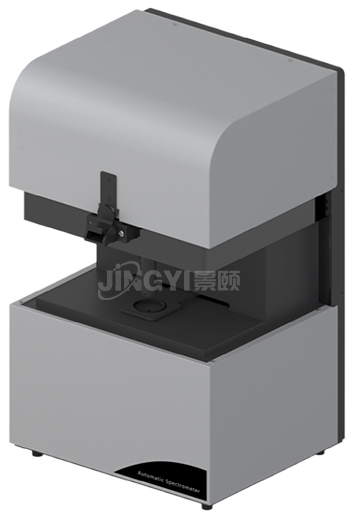

Automatic Spectrometer

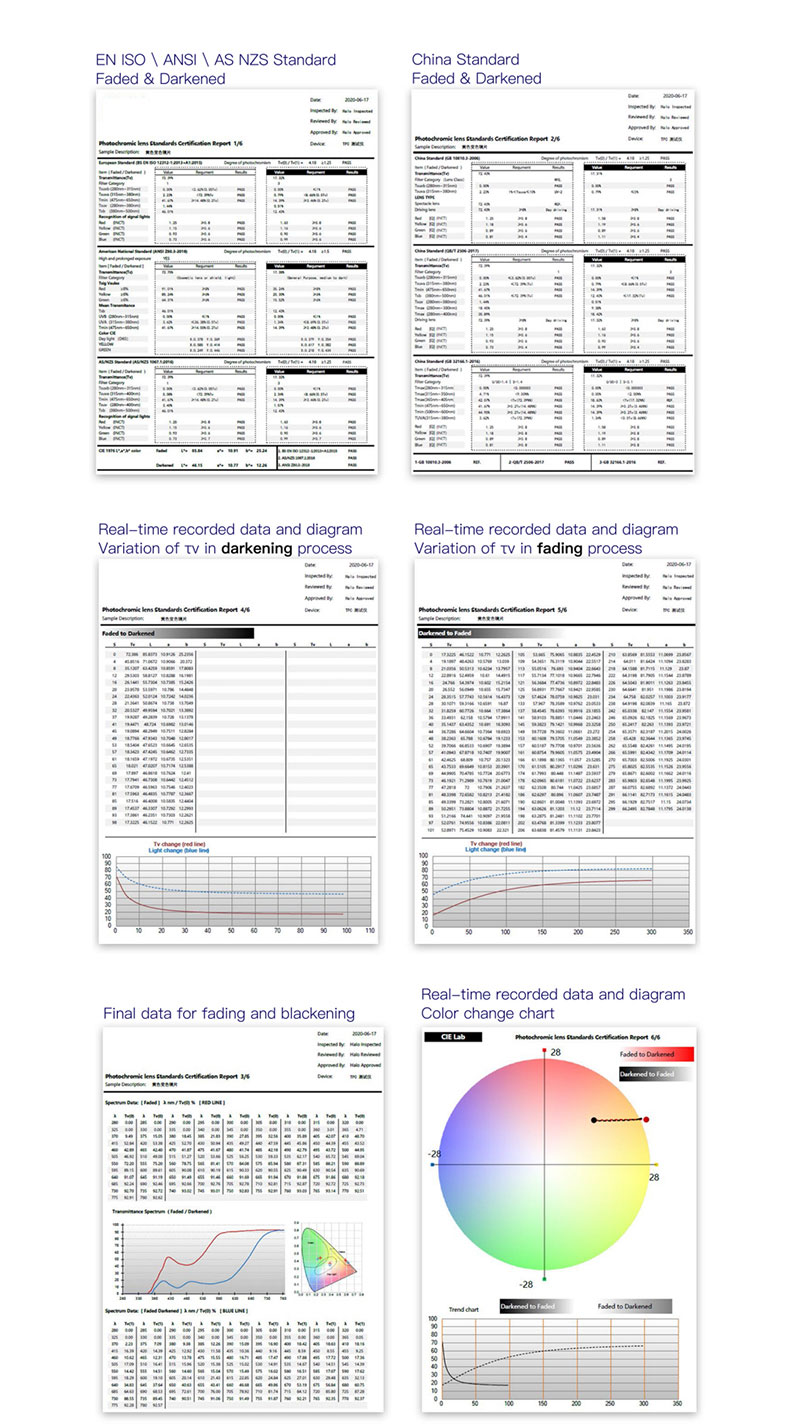

报告类型
- EN ISO \ ANSI \ AS NZS Standard Faded & Darkened
- China Standard Faded & Darkened
- Real-time recorded data and diagram Variation of Tv in darkening process
- Real-time recorded data and diagram Variation of Tv in fading process
- Final data for fading and blackening
- Real-time recorded data and diagram Color change chart
软件功能与技术指标
PCS 软件功能
- 变色、褪色过程全程记录变色状态
- 记录每秒变色 Tv 值变化
- 输出变色镜片各状态详细报告
- 测试报告和波长数据实时预览
- 镜片原始数据存档、调用
- 镜片透过率互差 Δp%，蓝光 Tsb 测试
- 偏光效率 P%，光致变色响应值
- CIE 色坐标定位 (X,Y)
- Lab 色彩、ΔE 色差
- 样品测试报告 PDF 自动保存和预览
- 测试报告检测方信息登入
- 显示透射比分布曲线和分度线
标准检测报告
- 中国标准：GB 10810.3-2006、GB 14866-2006、GB 32166.1-2016、GB/T 38120-2019、GB/T 11417.5-2012
- 轻工标准：QB 2457-99、QB/T 2506-2017、QB 2659-2004
- 国际标准：ISO 8980-3 14889(2013)
- 美国标准：ANSI Z87.1-2020、ANSI Z80.3-2018、ASTM F659-10
- 欧盟标准：BS EN ISO 12312-1:2015、EN166~174
- 澳洲标准：AS/NZS 1067:2016、AS/NZS 1337.1-2012
- 加拿大标准：CSA Z94.3-15
- 报告类型：3 标合 1 报告；3 点报告；偏光和变色片
仪器技术指标
- 波长范围：280nm ~ 780nm
- 照射光谱：模拟太阳光谱氙灯
- 变暗和复明设定时间：30~1000 秒
- 测试环境：封闭遮挡测试仓
- 测试温度环境：23℃常温
- 透射比范围：0~100%
- 光谱分辨率：5nm
- 波长准确度：±0.3nm
- 透射比示值误差：≤2%
- 透射比测量重复性：≤1.5%
- Q 因子示值误差：≤0.02
- 光斑直径：5mm
- 屈光度镜片：≤±8D (中心)
- 电压功率：AC210~240V 10VA
标准报告示例
Photochromic lens Standards Certification Report 1/6
- Sample Description: 黄色变色镜片
- Device: TPC 测试仪
- 欧洲标准 (BS EN ISO 12312-1:2013+A1:2015)：光致变色度 Tv (0)/Tv (1) = 4.18 ≥1.25，PASS
- 美国标准 (ANSI Z80.3-2018)：光致变色度 Tv (0)/Tv (1) = 4.18 ≥1.5，PASS
- 澳洲标准 (AS/NZS 1067.1:2016)：光致变色度 Tv (0)/Tv (1) = 4.18 ≥1.25，PASS
- CIE 1976 L*,a*,b* color：
- Faded: L*= 85.84, a*= 10.91, b*= 25.24
- Darkened: L*= 46.15, a*= 10.77, b*= 12.26
- 中国标准 (GB 10810.3-2006)：光致变色度 Tv (0)/Tv (1) = 4.18 ≥1.25，PASS
- 中国标准 (QB/T 2506-2017)：光致变色度 Tv (0)/Tv (1) = 4.18 ≥1.25，PASS

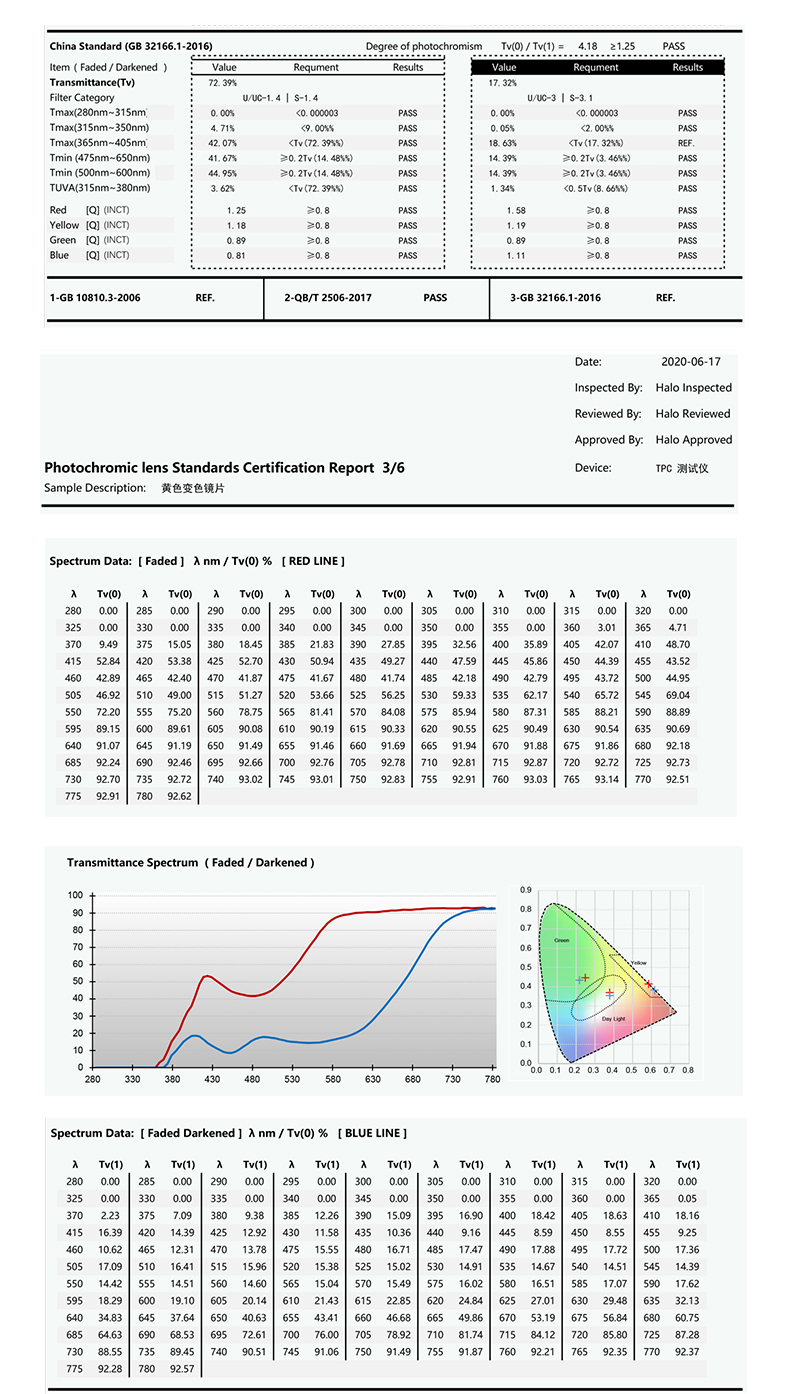

中国标准报告示例
Photochromic lens Standards Certification Report 3/6
- 中国标准 (GB 32166.1-2016)：光致变色度 Tv (0)/Tv (1) = 4.18 ≥1.25，PASS
- 光谱数据（褪色态 / 变色态）：
- 包含 280~780nm 全波段 Tv (0) 与 Tv (1) 数值
- 透射比光谱曲线（红色：褪色态；蓝色：变色态）
- CIE 色品图
动态过程记录
Photochromic lens Standards Certification Report 4/6
- Faded to Darkened：记录 0~98 秒 Tv、L、a、b 值变化
- Tv 变化曲线（红线：Tv 值；蓝线：光强）
- 提示：More detailed data information can be seen in the EXCEL file exported by the software.
Photochromic lens Standards Certification Report 5/6
- Darkened to Faded：记录 Tv 值变化趋势
- 趋势图：Darkened to Faded / Faded to Darkened
- CIE Lab 色球图：展示 Faded to Darkened 与 Darkened to Faded 的色彩变化
