一、光谱标定板的本质与特性

光谱标定板，作为一种关键的光学元件，其核心功能在于将入射光线均匀地向各个方向散射。它通过特殊的表面处理，打破了光的镜面反射特性，从而创造出柔和、均匀的光照效果。与镜面反射形成清晰反射像不同，光谱标定板使得光线在各个方向上均匀分布。
其核心特性主要包括以下几点：

• 高反射率：通常能达到95%以上，确保了光线的高效利用。

• 各向同性散射特性：无论从哪个角度观察，散射效果都保持一致。

• 宽光谱响应范围：能在较宽的光谱范围内发挥作用。

• 角度无关反射性能：反射性能不受观察角度的影响。

 二、光谱标定板的工作原理剖析

漫反射现象遵循朗伯余弦定律，即表面亮度与观察角度无关，从任何方向看都呈现相同的亮度。这一特性主要通过以下两种方式实现：

• 微结构表面设计：通过制造微观尺度的不规则表面结构，如磨砂、蚀刻或特殊涂层等，破坏光线的定向反射，使光线在表面发生多次散射，从而实现均匀扩散。

• 体积散射材料：部分光谱标定板采用半透明材料，光线在材料内部经过多次散射后射出，进一步增强了光线的均匀扩散效果。

光谱标定板的性能通常通过以下参数来表征：

• 反射率：即反射光通量与入射光通量之比，是衡量光谱标定板反射能力的重要指标。

• 散射均匀性：表示不同角度反射光强的一致性，反映了光谱标定板对光线散射的均匀程度。

• 朗伯特性：体现了光谱标定板符合朗伯余弦定律的程度。



三、光谱标定板的主要类型及特点

1. 硫酸钡(BaSO₄)涂层板：

– 反射率高达98%。

– 具有宽光谱响应（300 - 2500nm）。

– 常用于光学实验室标准白板，如景颐光电的硫酸钡涂层板，在光学测量与校准等领域表现出色，能为光谱仪、色度计等设备提供精确的校准参考。

2. 聚四氟乙烯(PTFE)板：

– 化学稳定性极佳。

– 紫外线耐受性强。

– 是积分球常用材料，在一些对化学稳定性和紫外线耐受性要求高的应用场景中，如户外光学设备等，景颐光电的聚四氟乙烯板能发挥其优势。

3. 氧化镁(MgO)涂层板：

– 超高反射率（可达99%）。

– 但易受潮气影响。

4. 工程塑料光谱标定板：

– 成本较低。

– 机械强度高。

– 适合工业应用，例如在一些工业自动化检测设备中，景颐光电的工程塑料光谱标定板能满足其对成本和机械性能的要求。

5. 陶瓷基光谱标定板：

– 耐高温。

– 抗老化性能好。

– 适用于恶劣环境，如高温工业炉内的光学测量等场景，景颐光电的陶瓷基光谱标定板能稳定工作。

四、光谱标定板的广泛应用领域

1. 光学测量与校准：

– 作为标准白板用于光谱仪、色度计校准，确保测量设备的准确性。景颐光电的标准白板在这方面有着广泛的应用，为众多科研机构和企业提供了可靠的校准服务。

– 是光度测量中的重要参考平面。

– 可用于成像系统均匀性校正，提高成像质量。

2. 显示与照明技术：

– 实现LCD背光模组的亮度均匀化，提升显示效果。

– 在LED二次光学设计中起到光扩散作用，使光线更加均匀地分布。

– 对照明灯具进行柔光处理，营造舒适的照明环境。

3. 摄影与影视照明：

– 是摄影棚柔光箱的核心组件，为拍摄提供柔和、均匀的光线。

– 可作为影视灯光调光配件，调节光线强度和分布。

– 作为反射式补光工具，增强画面的层次感和立体感。

4. 机器视觉与传感：

– 用于结构光投影系统的均匀化，提高3D扫描的精度。

– 作为3D扫描参考平面，为扫描提供准确的基准。

– 为工业检测提供均匀照明，提高检测的准确性和可靠性。景颐光电的光谱标定板在机器视觉领域有多种产品应用，如漫反射目标板、漫反射标定布等，能满足不同的检测需求。

5. 太阳能利用：

– 模拟光伏测试的均匀光源，为光伏组件的性能测试提供准确的光照条件。

– 在聚光太阳能系统中作为二次反射元件，提高太阳能的收集效率。

– 优化建筑采光，使室内光线更加均匀、舒适。

6. 科研实验：

– 在激光实验中进行光束整形，提高激光的质量和应用效果。

– 作为光学陷阱的反射面，用于捕获和控制微观粒子。

– 是量子光学实验平台的重要组成部分，为量子光学研究提供关键的光学元件。

五、光谱标定板的选用要点

选择适合的光谱标定板需要综合考虑以下因素：

1. 光谱特性：

– 对于UV应用，特氟龙或氧化镁是较好的选择。

– 在可见光波段，硫酸钡性能优越。

– 对于IR应用，则需要特殊涂层。

2. 反射率要求：

– 精密测量通常需要反射率大于95%的光谱标定板。

– 一般照明应用的反射率要求可放宽至85%。

3. 角度特性：

– 完美的朗伯体难以实现，需要根据具体应用选择最佳的散射分布。

4. 环境耐受性：

– 户外应用需选择具有防水防尘性能的光谱标定板。

– 高温环境应选择陶瓷基材的光谱标定板。

– 在化学环境中，PTFE材料更为合适。

5. 机械性能：

– 包括可加工性、表面硬度和抗冲击能力等，需要根据实际使用场景进行评估。

6. 成本考量：

– 实验室级与工业级光谱标定板价格差异较大，需要根据预算进行选择。

– 长期使用还需考虑耐久性成本。

六、光谱标定板的前沿研究进展

1. 超白漫反射材料：

– 新型纳米结构材料的反射率突破99%，为光学领域带来了更高性能的漫反射解决方案。

– 仿生结构（如蛾眼结构）的应用，进一步优化了光谱标定板的性能。

2. 智能可调光谱标定板：

– 通过电控实现散射特性的变化，为光谱标定板的应用提供了更多的灵活性。

– 光致变色材料的应用，使光谱标定板能够根据光照强度自动调节反射率。

3. 柔性漫反射薄膜：

– 具有可弯曲、轻量化的设计特点，适用于一些特殊的应用场景，如可穿戴设备等。

– 卷对卷生产工艺的应用，降低了生产成本，提高了生产效率。

4. 多功能复合板：

– 结合了漫反射与热管理功能，既能实现光线的均匀散射，又能有效地管理热量。

– 自清洁表面处理技术的应用，使光谱标定板具有更好的抗污染能力。

5. 计算光学设计：

– 通过逆向设计优化微结构，能够针对特定应用实现定制化的散射分布，提高光谱标定板的性能和适用性。

七、光谱标定板使用中的常见问题及解决策略

1. 污染与老化：

– 定期清洁（使用专用清洁剂），保持光谱标定板的表面清洁。

– 避免直接接触污染源，减少污染的可能性。

– 考虑带保护窗的设计，防止外界污染物对光谱标定板的影响。

2. 角度特性偏差：

– 在使用前进行特性校准，确保光谱标定板的角度特性符合要求。

– 采用多板组合补偿的方式，弥补单一光谱标定板角度特性的不足。

– 通过软件后期校正，对光谱标定板的角度特性进行调整。

3. 热效应：

– 在高功率光源下，进行散热设计，降低光谱标定板的温度。

– 选择低吸收率材料，减少热量的吸收。

– 采用主动冷却系统，如风扇、水冷等，提高散热效果。

4. 均匀性不足：

– 增加光源与反射板的距离，使光线更加均匀地照射在光谱标定板上。

– 采用多级扩散设计，进一步提高光线的均匀性。

– 进行边缘补偿照明，改善边缘区域的光照均匀性。

5. 机械损伤：

– 为光谱标定板添加表面保护膜，减少机械损伤的可能性。

– 加强边框设计，提高光谱标定板的机械强度。

– 定期检查和更换，及时发现和处理有损伤的光谱标定板。

八、光谱标定板的未来发展展望

1. 更高性能：

– 不断追求接近理论极限的反射率，提高光谱标定板的光线利用效率。

– 实现更精确的散射控制，满足不同应用场景对散射特性的要求。

2. 更智能：

– 研发实时可调散射特性的光谱标定板，使其能够根据环境和应用需求自动调整散射特性。

– 探索环境自适应材料的应用，使光谱标定板能够适应不同的环境条件。

3. 更环保：

– 采用可回收材料，减少对环境的影响。

– 研发低能耗生产工艺，降低生产成本和能源消耗。

4. 更低成本：

– 通过规模化生产，降低光谱标定板的生产成本。

– 开发替代材料，寻找性能优良、成本低廉的漫反射材料。

5. 跨学科融合：

– 结合超材料技术，开发具有特殊性能的光谱标定板。

– 探索光子晶体和量子点增强技术在光谱标定板中的应用，为漫反射技术的发展带来新的突破。

光谱标定板作为基础光学元件，在现代科技的各个领域都发挥着不可或缺的作用。随着材料科学和光学设计的不断进步，漫反射技术将持续创新和发展，为照明、显示、测量和能源等领域提供更多先进的解决方案。景颐光电作为专业的光学元件制造商，将不断致力于光谱标定板技术的研发和创新，为客户提供更优质、更可靠的产品和服务。

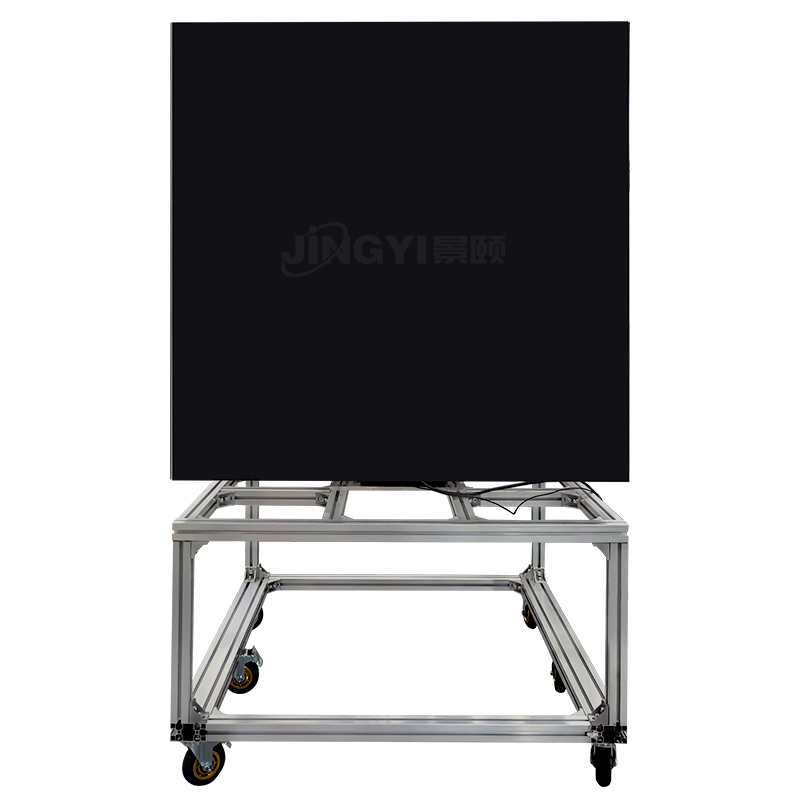

景颐光电漫反射板
– 反射率 1%–99% 全系列可定制，850nm/905nm/1064 nm/1550 nm 四波段同步校准误差≤±1 %；
– 最大单片 2 m×3 m，可无缝拼到 4 m×10 m，仍保证朗伯性偏差＜2 %；
– 自带 NIM 溯源报告，随货发出；涂层支持现场二次喷涂，维护成本＜300 元/㎡；
– 已大批量供货给华为、大疆 Livox、速腾聚创、广汽埃安等，月产能>1000 套。
– 棋盘/条形/阶梯多反射率一次成型，最大 3m×3m 整板无拼接；
– 基板厚度 1–10 mm 可选，碳纤维空心结构 5 kg/㎡，适合车载便携或无人机挂载；
– 提供 ROS/Autoware 即用标定包（板+靶架+角度仪），高校与自动驾驶团队采用率高。
