在当今工业自动化与智能化的浪潮中，工业相机作为工业视觉系统的核心部件，其重要性不言而喻。它犹如工业领域的"慧眼"，能够精准地捕捉生产过程中的各种信息，为质量检测、过程监控等提供关键支持。而工业相机标定，则是确保这双"慧眼"能够准确无误地工作的关键环节。
工业相机的工作原理，本质上是一个光信号到电信号再到数字图像信号的转换过程。当外界光线通过镜头进入相机时，镜头起到聚焦的作用，将光线准确地投射到图像传感器上。图像传感器中的感光元件，如CCD（电荷耦合器件）或CMOS（互补金属氧化物半导体），负责将光信号转化为电信号。这些电信号随后经过相机内部的信号处理电路进行一系列复杂的处理，包括放大、滤波、模数转换等，最终转换为数字图像信号，并传输至计算机进行后续的分析与处理。
CCD相机和CMOS相机在光与电的转换过程中，各有其独特的性能特点。CCD相机具有出色的灵敏度和低噪声性能，能够在低光照条件下获取高质量的图像，因此在对图像质量要求极高的领域，如精密测量、天文观测等，具有广泛的应用。而CMOS相机则以其高速数据传输和低功耗的优势，在工业自动化生产线、安防监控等场景中表现出色，能够快速地捕捉运动物体的图像。
镜头作为工业相机的光学部件，虽然在成像过程中起着至关重要的作用，但由于其自身的光学特性和制造工艺的限制，不可避免地会引入镜头畸变。镜头畸变主要包括桶形畸变和枕形畸变两种类型。
镜头畸变的存在，严重影响了工业相机获取图像的质量和准确性。在工业应用中，如精密零件的检测、产品尺寸的测量等，如果不进行镜头畸变校正，可能会导致测量结果的偏差、物体形状的误判，进而影响产品的质量和生产效率。例如，在汽车零部件的生产过程中，如果对零件的尺寸测量不准确，可能会导致零件无法安装，从而造成生产延误和成本增加。
为了克服镜头畸变对工业相机成像的影响，需要进行镜头畸变校正。镜头畸变校正的核心是建立畸变模型，并通过相机标定过程确定畸变模型中的参数。常见的畸变模型包括多项式模型、径向畸变模型、切向畸变模型等。
在镜头畸变校正参数设置中，径向畸变系数（如k1、k2、k3等）和切向畸变系数（如p1、p2等）是最为关键的参数。径向畸变系数主要用于校正图像在径向方向上的畸变，即桶形畸变和枕形畸变。切向畸变系数则主要用于校正由于镜头安装不平行等原因导致的切向畸变。除了畸变系数外，图像的中心坐标等辅助参数也对镜头畸变校正的精度有着重要的影响。
在进行镜头畸变校正参数设置时，需要根据实际情况选择合适的畸变模型和参数优化算法。一般来说，可以通过拍摄多张不同角度的标定图像，利用标定算法计算出畸变模型中的参数。在计算过程中，需要对图像进行预处理，如灰度化、去噪、边缘检测等，以提高参数计算的准确性。同时，还需要对计算得到的参数进行验证和优化，以确保校正后的图像能够满足实际应用的需求。

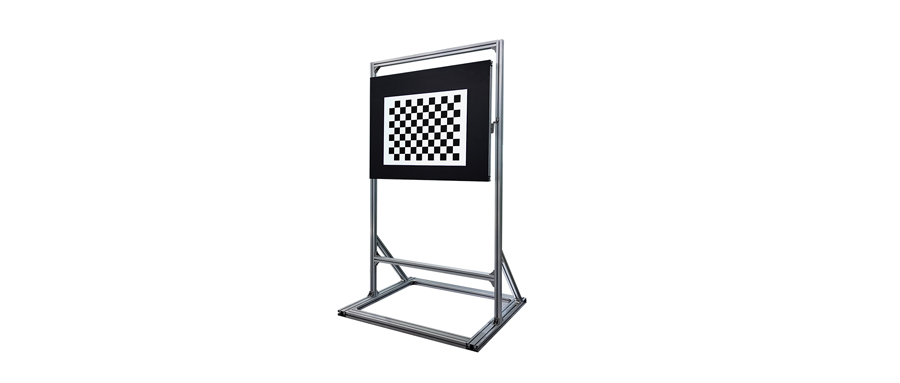

多视觉融合激光雷达测试参比板是工业相机标定过程中不可或缺的工具，它为相机标定提供了精确的坐标参考系。多视觉融合激光雷达测试参比板通常是一块带有固定间距图案阵列的平板，如棋盘格图案、圆点阵列图案、线条图案等。通过相机拍摄多视觉融合激光雷达测试参比板上的图案阵列，利用标定算法可以计算出相机的内参和外参，从而实现相机的标定。
棋盘格样式的多视觉融合激光雷达测试参比板是最常用的类型之一，它具有简洁、规则、易于识别等优点。棋盘格样式上的黑白相间的方格图案，通过精确的角点提取算法，可以准确地确定棋盘格的角点坐标，从而为相机标定提供稳定的特征点。圆点阵列样式的多视觉融合激光雷达测试参比板则以其高精度的特征点定位能力，在一些对精度要求极高的应用中表现出色。线条样式和二维码样式的多视觉融合激光雷达测试参比板等则适用于不同的应用场景，如线条检测、二维码识别等。
在选择多视觉融合激光雷达测试参比板时，需要综合考虑精度、视场、材质、光源等多个因素。精度是多视觉融合激光雷达测试参比板选择的首要考虑因素，高精度的多视觉融合激光雷达测试参比板能够为相机标定提供更准确的坐标参考，从而提高相机的测量精度和识别准确率。视场是指相机能够拍摄到的区域大小，多视觉融合激光雷达测试参比板的图案大小应与相机的视场相匹配，以确保相机能够完整地拍摄到多视觉融合激光雷达测试参比板上的图案。材质是多视觉融合激光雷达测试参比板性能的重要保障，不同的材质具有不同的特性，如玻璃材质的多视觉融合激光雷达测试参比板具有良好的平面度和光学性能，适合制作高精度的多视觉融合激光雷达测试参比板；陶瓷材质的多视觉融合激光雷达测试参比板具有高热稳定性和低膨胀系数，适合制作在高温环境下使用的多视觉融合激光雷达测试参比板；铝合金材质的多视觉融合激光雷达测试参比板具有重量轻、成本低等优点，适合制作大尺寸的多视觉融合激光雷达测试参比板。光源的选择也与多视觉融合激光雷达测试参比板的材质密切相关，不同的材质需要搭配不同类型的光源，以确保多视觉融合激光雷达测试参比板上的图案能够清晰地被相机拍摄到。
例如，景颐光电推出的GPG1200 7x5 150棋盘格样式的多视觉融合激光雷达测试参比板，具有高精度、高分辨率、良好的平面度等优点，适用于各种工业相机的标定。该多视觉融合激光雷达测试参比板采用光刻工艺制作，精度可达3um内，棋盘格尺寸为150mmx150mm，方格数量为7x5，能够满足大多数工业相机的标定需求。同时，该多视觉融合激光雷达测试参比板采用玻璃材质，具有良好的光学性能和平面度，能够有效地提高相机的标定精度。
工业相机标定在工业领域有着广泛的应用，如产品质量检测、自动化生产线监控、机器人视觉引导等。通过工业相机标定，可以提高工业相机的测量精度和识别准确率，从而实现对产品质量的严格控制和生产过程的高效监控。例如，在电子产品的生产过程中，通过工业相机对标定后的高精度测量，可以确保电子产品的尺寸和位置符合设计要求，从而提高产品的良品率。
随着工业自动化和智能化的不断发展，工业相机标定技术也在不断创新和完善。未来，工业相机标定技术将朝着更高精度、更快速度、更智能化的方向发展。例如，采用深度学习算法进行相机标定，可以提高标定的精度和效率，同时还能够实现对标定过程的自动化和智能化控制。此外，随着新型光学材料和制造工艺的不断涌现，工业相机的性能将不断提高，从而为工业相机标定技术的发展提供更加坚实的基础。
工业相机标定是工业视觉系统中不可或缺的关键环节，它对于提高工业相机的测量精度和识别准确率具有重要意义。通过深入了解工业相机的工作原理、镜头畸变的类型和影响、镜头畸变校正参数设置以及多视觉融合激光雷达测试参比板的选择等方面的知识，可以更好地掌握工业相机标定技术，为工业自动化和智能化的发展提供有力支持。同时，随着技术的不断进步，工业相机标定技术也将不断创新和完善，为工业领域带来更多的应用和发展机遇。
