一、产品外观

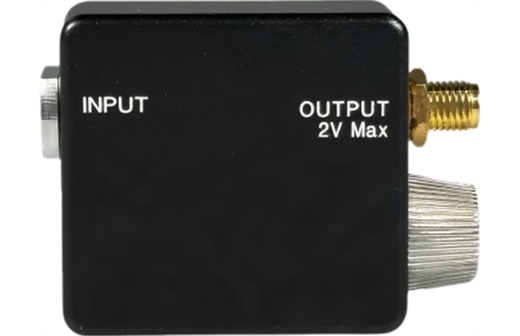

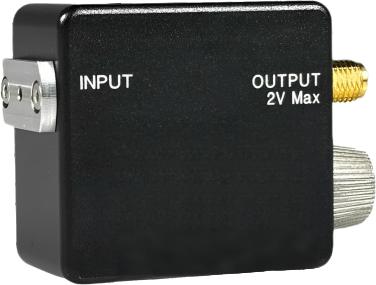

JY-PDT系列高速偏压型硅光电探测器设备外观参考图片

JY-PDT系列高速偏压型硅光电探测器是广州景颐光电科技有限公司自主研发的高性能光探测产品。该系列探测器采用优质硅材料作为光敏元件，感光范围覆400nm~1100nm，涵盖可见光至近红外波段，广泛应用于高速激光脉冲测量、光纤通信系统测试、科学研究实验等领域。

本系列产品采用偏压型设计，具有极低噪声、快速响应的特点，无需额外增益即可实现高精度光电信号转换。产品提供多种耦合方式可选，支持窗片、球透镜、FC/PC光纤座、SMA等多种接口，灵活适配不同应用场景。

技术指标	参数值
型号	JY-PDT250A / JY-PDT250AL / JY-PDT250AFC / JY-PDT250ASMA
感光范围	400~1100nm，峰值波长730nm
峰值响应度	0.46 A/W
感光尺寸	Φ250μm
3dB带宽(@50Ω)	JY-PDT250系列：2GHz
上升/下降时间	JY-PDT250系列：150ps
NEP	9.29×10⁻¹⁵ W/Hz¹/²
暗电流	35pA
最大输出电压	2V
结电容	1.73pF
偏置电压	12V
工作阻抗	50Ω
外观尺寸	49.8mm × 35.6mm × 20.3mm
净重	0.18 kg
工作温度	0~40℃
供电电池	A23, 12VDC, 40mAh
信号接口	SMA（直流耦合）
安装接口	M4×1

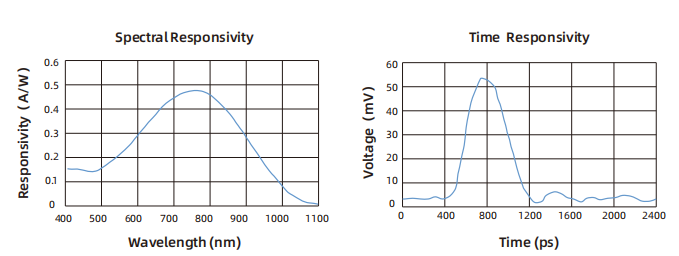

感光范围覆盖400nm~1100nm，峰值响应波长730nm，完美适配可见光与近红外波段的光电测量需求。光谱响应曲线平坦，峰值响应度达0.46 A/W。

• JY-PDT250系列：上升时间仅150ps，3dB带宽达2GHz，NEP低至9.29×10⁻¹⁵ W/Hz¹/²，适用于超快光脉冲测量

提供四种输入耦合方式，满足不同光学系统对接需求：

• 窗片型：适用于自由空间光直接入射，平面增透膜减少反射损耗

• 球透镜型：集成球透镜耦合，提升光收集效率

• FC/PC光纤座型：标准光纤接口，适用于光纤传输系统

• SMA型：射频标准接口，适合高频信号传输场景

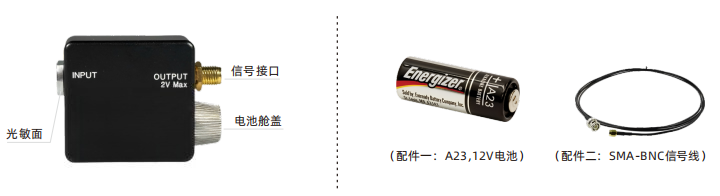

• 内置12V偏置电源（A23电池供电），无需外接偏压

• SMA信号输出接口，50Ω标准阻抗，直接连接示波器

• M4支杆接口，便于光学平台安装固定

• 工作温度范围：0~40℃，适应常规实验室环境

• 全金属外壳，有效屏蔽电磁干扰

• 低暗电流设计（最低35pA），确保测量精度

• 兼容国际主流品牌接口（索雷博THORLABS同款，无缝兼容）

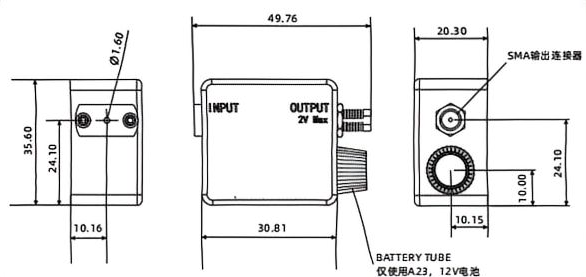

• 外观尺寸：49.8mm × 35.6mm × 20.3mm

• 净重：0.18kg

• 全金属外壳设计，有效屏蔽电磁干扰

应用领域	具体应用
科研实验	超快激光脉冲测量、飞秒/皮秒激光器性能表征、非线性光学实验光信号探测
光纤通信	光纤通信系统误码率测试、光发射机输出功率监测、光纤链路损耗测量、光信号眼图分析
工业检测	激光加工过程监控、光电传感器校准、工业自动化光信号检测、LED/LD器件性能测试
生物医疗	激光医疗设备光功率监测、光学相干断层扫描(OCT)、流式细胞仪光信号检测、生物荧光检测系统
