在当今的工业生产中，对于材料质量的精确把控至关重要，而膜厚测定仪便是其中不可或缺的关键测量工具。膜厚测定仪以其高精度和高可靠性，在多个工业领域发挥着举足轻重的作用。
膜厚测定仪的工作原理深度依赖于X射线的独特物理特性。当X射线穿透物质时，会与物质内部的原子产生复杂的相互作用，其中主要包括散射和吸收现象。对于薄膜材料而言，其表面原子与X射线的相互作用更为强烈，主要呈现为散射；而深层原子则更多地表现为对X射线的吸收。
通过对X射线在材料内部能量衰减以及散射情况的精细分析，膜厚测定仪能够精准地推断出材料的厚度。这一过程涉及到复杂的物理原理和先进的算法，是膜厚测定仪实现精确测量的核心所在。
探头设计是膜厚测定仪实现精确测量的关键环节。例如，景颐光电的线性带状式探头，专为薄膜厚度测量而精心打造。当X射线穿过薄膜时，该探头能够敏锐地捕捉到X射线的漫射情况，并依据漫射程度精准判断薄膜的厚度。为进一步提升测量的精度和稳定性，这种探头可配备单个或多个探测器，通过多维度的数据采集和分析，确保测量结果的准确性。
除了线性带状式探头，膜厚测定仪还具备其他类型的探头，以满足不同的测量需求。如直线式探头，主要用于测量材料表面的元素成分。它通过精确测量材料表面反射的X射线强度，并结合内置的先进算法，能够准确确定材料中的元素种类和含量。这种功能对于材料成分的分析和质量控制具有重要意义。
在使用膜厚测定仪进行测量时，样品的准备和仪器的校准是确保测量结果准确可靠的关键步骤。首先，必须确保测试样品表面具有良好的光洁度和平整度，以避免因表面缺陷而引入测量误差。其次，定期对膜厚测定仪进行校准是必不可少的，这能够保证仪器始终处于最佳工作状态，从而获得准确稳定的测量结果。
膜厚测定仪在众多工业领域都有着广泛的应用，其中包括半导体、镀膜、卷式涂层、太阳光伏、LED等。以半导体行业为例，膜厚测定仪的精确测量对于芯片制造过程中的光刻、蚀刻等关键工艺至关重要，能够确保芯片的性能和质量。在镀膜领域，膜厚测定仪可用于监测镀膜厚度，优化镀膜工艺，提高镀膜质量。而在太阳光伏和LED行业，膜厚测定仪则有助于控制材料的厚度和成分，提升产品的光电转换效率和发光性能。
1. 光学反射膜厚测定仪FILMTHICK - Mapping
– 应用领域：广泛应用于半导体、光学薄膜、平板显示器等行业。
– 产品特点：采用先进的光学反射原理，能够快速、非接触式地测量薄膜厚度；具备高精度的mapping功能，可实现对样品表面膜厚的全面扫描和分析；操作简单，界面友好，适用于不同水平的操作人员。
– 技术参数：测量范围：0.1nm - 10μm；测量精度：±1%；扫描速度：1 - 100mm/s。

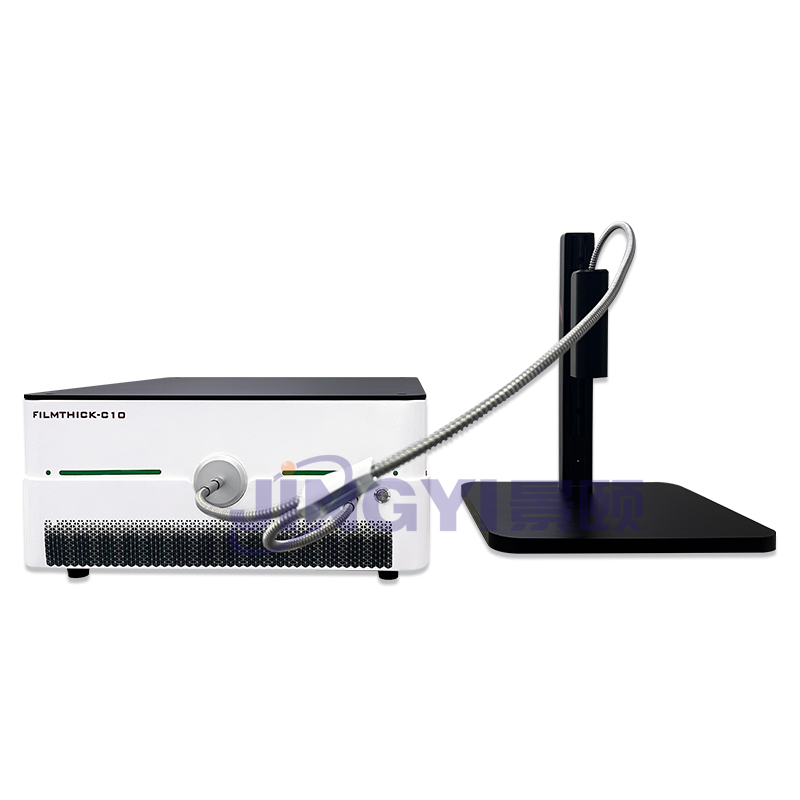

2. 膜厚测量仪FILMTHICK - C10
– 应用领域：主要应用于金属镀膜、塑料薄膜、电子元器件等行业。
– 产品特点：基于X射线荧光原理，具有高灵敏度和高精度的特点；可同时测量多种元素的膜厚，满足不同材料的测量需求；配备自动样品台，可实现批量测量，提高工作效率。
– 技术参数：测量范围：0.01μm - 100μm；测量精度：±0.5%；元素分析范围：原子序数大于11的元素。
3. 膜厚检测仪CHT - C200
– 应用领域：适用于汽车零部件、航空航天、五金制品等行业的表面涂层厚度测量。
– 产品特点：采用磁感应和电涡流两种测量原理，可测量多种金属和非金属基体上的涂层厚度；具有快速响应、高精度、高稳定性等优点；体积小巧，便于携带和操作。
– 技术参数：测量范围：0 - 2000μm（磁感应），0 - 1000μm（电涡流）；测量精度：±2%；最小测量面积：1mm²。
4. 全自动膜厚测量仪
– 应用领域：广泛应用于半导体、太阳能电池、平板显示器等行业的大规模生产线上。
– 产品特点：具备自动化程度高、测量速度快、精度高等优点；可实现对样品的自动上下料、测量和数据处理；配备先进的软件系统，可对测量数据进行实时监控和分析，便于质量控制。
– 技术参数：测量范围：根据不同测量原理而定；测量精度：±0.5% - ±1%；测量速度：1 - 10个样品/分钟。
随着科技的不断进步，膜厚测定仪的精度和稳定性将不断提升，功能也将更加多样化。未来，膜厚测定仪将朝着更高分辨率、更快测量速度、更智能化的方向发展，为工业领域的发展提供更强大的技术支持。
总之，膜厚测定仪作为一种先进的测量工具，在工业生产中发挥着不可替代的作用。景颐光电一直致力于膜厚测定仪技术的研发和创新，不断推出高性能、高品质的膜厚测定仪产品，为客户提供专业的测量解决方案。相信在未来，膜厚测定仪将在更多领域得到广泛应用，为推动工业技术的发展做出更大的贡献。
