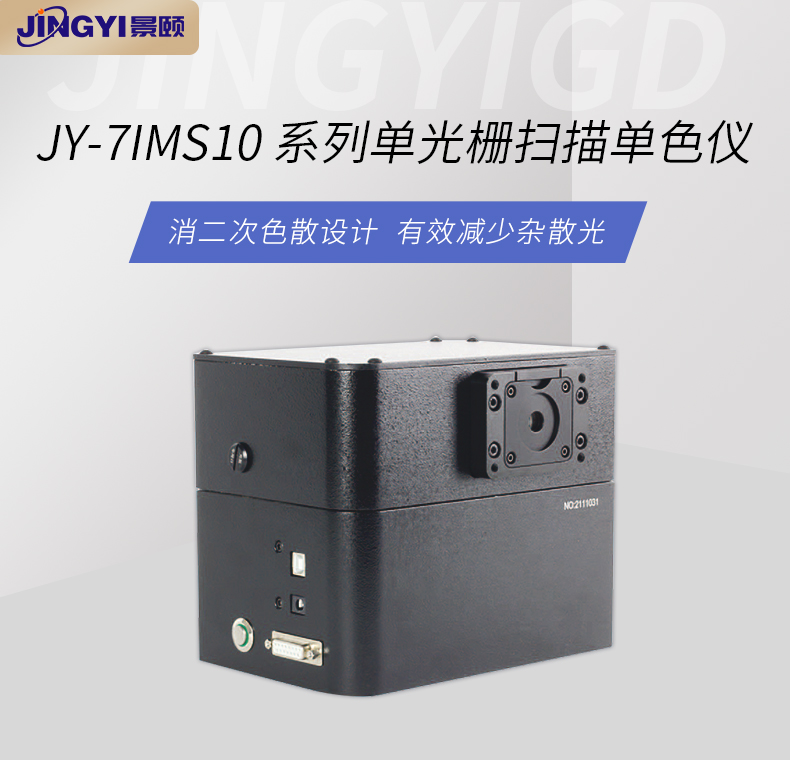

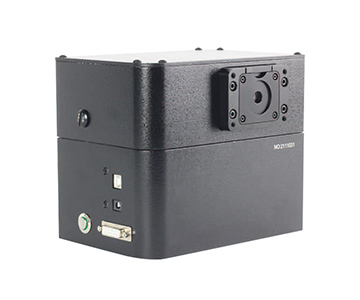

产品特性
■ 非对称水平 Czerny-Turner 光路，消慧差设计，可改善谱线对称性和提高光学分辨率
■ 消二次色散设计，有效减少杂散光
■ 入口可与我公司各种光源配套使用
■ 可配各种光纤接口，连接各类光纤
■ 可连接我公司任意一款单点探测器和其它附件
■ 正弦传动机构采用精密研磨丝杠，使用寿命长，确保光谱准确度和重复性
■ 超耐磨直线导轨，长寿命设计，运行平稳舒适，噪声低
■ JY-7IMS 系列采用 RS232 接口、JY-7IMU 系列采用过 USB2.0 接口与计算机通讯，实现自动控制
■ 可配备扫描旋钮示数器，手动定波长
■ 配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用
■ 应用1200 线光栅，扫描波长范围宽达0~1100nm，可以覆盖硅探测器的使用范围
■ 选材精细，工艺规范，制作精良，具有良好的性能指标和批量一致性
■ 广泛应用于教学、科研、光度、色度测量、镀膜机、大气污染等不同专业和行业
■ 光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染
型号说明
|
型号 |
说明 |
|
JY-7IMS1021B |
出、入口平行，电动单色仪 |
|
JY-7IMS1022 |
出、入口平行，手动单色仪 |
技术参数
|
焦距(Focal Length) |
100mm |
|
F/# |
F/3 |
|
杂散光(Stray Light) |
5X10⁻⁴ |
|
光栅名称(Grating Name) |
光栅 S30×30×6 |
|
光栅有效使用面积（Grating Size) |
30mm×30mm |
|
标准配置光栅(StandardGrating） |
JY-7OG1200-500(1200g/mm,入p=500nm) |
|
狭缝高度(slits height) |
5mm |
|
标准配置狭缝宽度(Slits Width) |
300μm |
|
最小步距(Minimum Step) |
0.0625nm(1200g/mm 光栅） |
|
尺寸 (Size of Monochromator) |
L190mm×W150mm×H133mm(JY-7IMS1022) |
|
L221mm×W169mm×H176mm（其余型号） |
|
|
重量(Weight of Monochromator) |
4.5kg(JY-7IMS1022 为3.5kg) |
光栅与技术指标对照表
|
光栅型号 线色散 |
线色散 (nm/mm) |
准确度 (nm) |
重复性 (nm) |
分辨率 (nm) |
理论光谱范围 (nm) |
机械光谱范围 (nm) |
|
JY-7OG1200-250 |
8 |
0.5 |
0.25 |
0.5 |
185~500 |
0~1100 |
|
JY-7OG1200-300 |
200~600 |
|||||
|
JY-7OG1200-500 |
330~1000 |
|||||
|
JY-7OG600-300 |
16 |
1.0 |
0.5 |
1.0 |
200~600 |
0~2200 |
|
JY-7OG600-400 |
260~800 |
|||||
|
JY-7OG600-500 |
330~1000 |
|||||
|
JY-7OG600-750 |
500~1500 |
|||||
|
JY-7OG600-1000 |
660~2000 |
|||||
|
JY-7OG600-1250 |
830~2200 |
|||||
|
JY-7OG300-500 |
32 |
2.0 |
1.0 |
2.0 |
330~1000 |
0~4400 |
|
JY-7OG300-1250 |
830~2500 |
|||||
|
JY-7OG300-1800 |
1200~3600 |
|||||
|
JY-7OG300-3000 |
2000~4400 |
|||||
|
JY-7OG150-4000 |
64 |
4.0 |
2.0 |
4.0 |
2600~8000 |
0~8800 |
应用软件
JY-7IMSS单光栅扫描单色仪 应用软件和JY-7IMSU.OCX控件
JY-7IMSS单光栅扫描单色仪应用软件和JY-7IMSU.OCX控件色仪的应用软件，其功能如下：
可应用于Win7或WindowsXP 操作系统
可进行波长选择、波长扫描、参数设置/读取、谱线缩放、数据打印/存储等
可连接7IDA1数据采集器和SR810/SR830/7265/7225等锁相放大器设备，并设置参数
可控制7IFW6系列滤光片轮自动转换
可设置扫描参数并进行频域或时域扫描。
多种保存文件格式（.tee/.bmp/jpg/.xls/.txt 等等）
仪器原始参数备份与恢复
控件JY-7IMSU.OCx集成各种功能，方便用户进行二次开发
相关组件
JY-7ILD 系列氘灯光源
氘灯光源主要用于紫外，可到真空紫外界限195nm，并且波长越短，亮度越高，在360nm以下比一般卤钨灯的辐亮度高。我公司生产的JY-7ILD30氘灯光源室内置长寿命氘灯灯泡，用户可自行更换。与我公司生产的稳流电源JY-7IPD30配套使用时稳定性更佳，可用作独立的紫外光源，荧光光源的激发光源，或与我公司生产的单色仪、光谱仪、样品室、滤光片轮等配套使用组成各种应用系统。
JY-7ILT 系列卤钨灯光源
JY-7ILT系列卤钨灯光源室内置德国OSRAM原装进口灯泡及灯座，使用寿命长，用户可自行更换灯泡。光源具有色温高，光效高，光通稳定的特点，灯泡寿命终止时的光通量为开始时的95~98%，可基本保持恒定。配套JY-7IPT系列稳流电源——同时使用时输出光通量波动仅为0.12%~0.2%。该光源可与我公司生产的单色仪、样品室、滤光片轮等配套使用组成各种应用系统，也可单独作为照明光源使用。
JY-7ILX 系列氙灯光源
JY-7ILX系列氙灯光源室内置德国OSRAM原装进口高压短弧氙灯，亮度高于国产灯源数倍，寿命长，更换方便。光源室的F/#连续可调，且高压触发器置于光源室内部，避免光源室与电源之间传递高压造成安全隐患。关闭电源后，风冷系统继续工作保证光源室和电源充分冷却以延长各零组件寿命。
光学斩波器
光学斩波器是一种高精密的光学设备，主要作用是将连续光调制成为有固定频率的光，同时输出调制频率；通常是与锁相放大器配合使用；光学斩波器一般由如下几个部件构成：控制单元、斩波装置、斩波片和连接线等
探测器
我司探测器系列产品，充分考虑了信号处理和连接匹配等问题，产品覆盖紫外、可见、红外波段，主要有光电倍增管探测器、硫化铅探测器、硅探测器、碲镉汞探测器、铟镓神探测器、热释电探测器、红外探测器、线阵CCD探测器等，在光电测试系统中，需要根据实际需要来选择探测器
滤光片轮
JY-7IFW6系列滤光片轮设有6个档位，第一档不安装任何滤光片，第二到五档可放置直接18mm、厚度2mm的滤光片，用于消除多级光谱
|
型号 |
JY-7IFW6 |
JY-7IFW6A |
JY-7IFW6B |
|
光谱范围 |
185~1600nm |
185~2800nm |
185~5000nm |
|
滤光片数量 |
3 |
4 |
5 |
|
预留安装位 |
2 |
1 |
0 |
JY-7ILM3波长校准汞灯光源
冷阴极低压水银放电灯，可用于各种单色仪的波长校准自带电源，体积小，寿命长，使用方便光谱能量大，稳定性好
功率:3W
重量:0.45kg
JY-7IDA4 数据采集器
JY-7IDA4数据采集器是一种微弱信号测量采集装置，采用双路变换输出通道，使用独立的软件进行控制，测量范围宽、测量精度高，可作为单独的弱信号采集器使用，也可配套我公司单色仪、探测器搭建光电测试系统使用。
特点及参数：
标准USB2.0接口采样最高速率：连续100kHz采样
高性能运算放大器，16BitsA/D转换器，高动态范围信号采集，测量精度高
1，2，4，8，16，32，64，128倍的增益变换，测量范围宽
双路输入，可设置为直流电压输入或直流电流输入
电流：士10pA~士40μA
电压：士1μV~±4V
双路D/A变换输出通道，可用于控制其他实验设备
输出幅度：0~10V
D/A转换精度：16Bits
触发输入和触发输出通道各一个，可实现同步实验
配备 +5V直流电源
支持labview、VB、VC、C#等环境二次开发
重量:1.35kg
