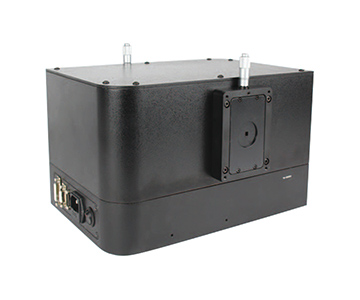

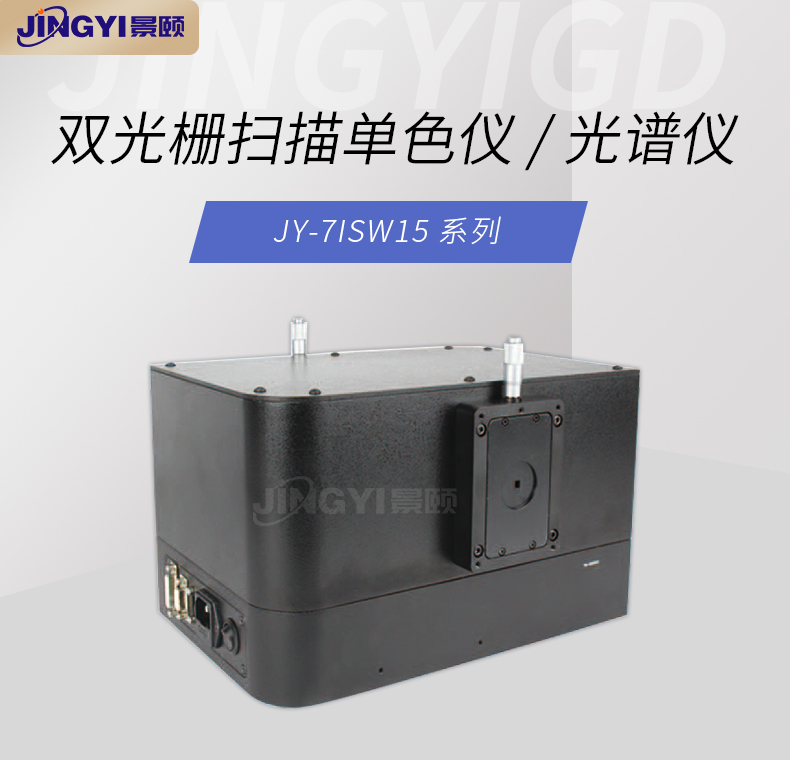

双光栅扫描单色仪/光谱仪 JY-7ISW15系列

产品特性

■ 非对称水平 Czerny-Turner 光路，消慧差设计，可改善谱线对称性和提高光学分辨率

■ 消二次色散设计，有效减少杂散光

■ 入口可与我公司各种光源配套使用

■ 可配各种光纤接口，连接各类光纤

■ 可连接我公司任意一款单点探测器和其它附件

■ 正弦传动机构采用精密研磨丝杠，使用寿命长，确保光谱准确度和重复性

■ 超耐磨直线导轨，长寿命设计，运行平稳舒适，噪声低

■ JY-7IMS 系列采用 RS232 接口、JY-7IMU 系列采用过 USB2.0 接口与计算机通讯，实现自动控制

■ 可配备扫描旋钮示数器，手动定波长

■ 配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用

■ 应用1200 线光栅，扫描波长范围宽达0~1100nm，可以覆盖硅探测器的使用范围

■ 选材精细，工艺规范，制作精良，具有良好的性能指标和批量一致性

■ 广泛应用于教学、科研、光度、色度测量、镀膜机、大气污染等不同专业和行业

■ 光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染

光谱仪特点

■ 非对称水平 Czerny-Turner 光路，消慧差设计，可改善谱线对称性和提高光学分辨率

■消二次色散设计，有效减少杂散光

■ 可根据具体需求灵活配置多块光栅

■ RS232 接口，通过计算机控制光栅转换、滤光片更换和波长扫描，实现全自动宽光谱测试

■ 入光口可与我公司各种光源配套使用，可配光纤接口

■ 出光口可连接我公司任意一款单点探测器和其它附件，还可以连接线阵、面阵探测器做摄谱仪使用，其中 JY-ISW30/JY-ISW50 系列光谱仪具有两个可选出光口位置，可安装 CCD

■精密蜗轮蜗杆传动，准确度和重复性高，噪声低，使用寿命长

■狭缝设计独特，刃口自动保护，宽度调节对称性，好使用寿命长

■配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用

■选材精细，工艺规范，制作精良，具有良好的性能指标和批量一致性

■光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染

■机体铸件结构，保证光学系统稳定性

型号说明

型号	特点
JY-7ISW151	出、入口平行分布单色仪、出、入口均安装可调狭缝
JY-7ISW152	出、入口平行分布光谱仪、入口安装可调狭缝、出口安装 CCD

技术参数

焦距(Focal Length)	150mm
F/#	F/4.5
杂散光(Stray Light)）	5X10⁻⁴
最小步距(Minimum Step)	0.0045nm
光栅名称(Grating Name)	光栅S30×30×6
光栅有效使用面积(Grating Size)	30mm×30mm
标准配置光栅(Standard 2 Gratings)	JY-7OG1200-300(1200g/mm,入p=300nm) JY-7OG600-1000(600g/mm,入p=1000nm)
狭缝有效尺寸（Slits Size）	刃口10μm自动保护，宽10μm~3mm可调，高5mm
外形尺寸（Size)	L298mm×W200mm×H185mm
光路中心高	140mm(士5mm可调）
重量(Weight)	10kg

光栅与技术指标对照表

光栅型号线色散	线色散 (nm/mm)	准确度 (nm)	重复性 (nm)	分辨率 (nm)	理论光谱范围 (nm)	机械光谱范围 (nm)
JY-7OG2400-250	2.7	0.13	0.05	0.2	185~500	0~550
JY-7OG1800-250	3.6	0.17	0.08	0.27	185~500	0~730
JY-7OG1800-500	3.6	0.17	0.08	0.27	330~730	0~730
JY-7OG1200-250	5.4	0.25	0.1	0.4	185~500	0~1100
JY-7OG1200-300					200~600
JY-7OG1200-500					330~1000
JY-7OG600-300	10.8	0.5	0.2	0.8	200~600	0~550
JY-7OG600-400					260~800	0~730
JY-7OG600-500					330~1000	0~2200
JY-7OG600-750					500~1500
JY-7OG600-1000					660~2000
JY-7OG600-1250					830~2200
JY-7OG300-500	21.6	1.0	0.4	1.6	330~1000	0~4400
JY-7OG300-1250					830~2500
JY-7OG300-1800					1200~3600
JY-7OG300-3000					2000~4400
JY-7OG150-4000	43.2	2.0	0.8	3.2	2600~8000	0~8800
JY-7OG66-DB	97	4.6	1.8	7.3	2500-25000	0~20000
JY-7OG50-12000	130	6	2.4	9.6	8000~24000	0~26400

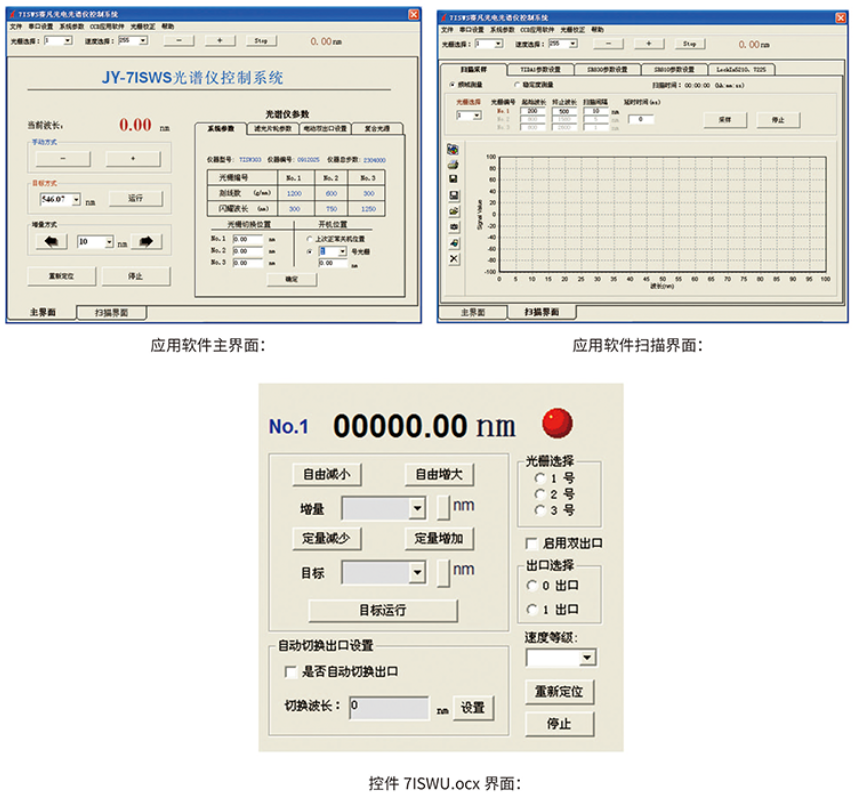

应用软件

JY-7ISWS单色仪/光谱仪应用软件和JY-7ISWU.OCX控件

JY-7ISWS单色仪/光谱仪应用软件，是JY-7ISW系列RS232接口单色仪/光谱仪的应用软件，其功能如下：

可应用于Win7 或WindowsXP操作系统

可进行光栅选择切换、出口选择/切换、波长选择、波长扫描、参数设置/读取、谱线缩放、数据打印/存储等

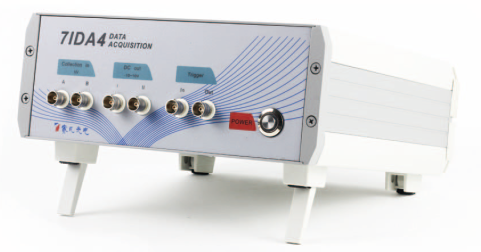

可连接7IDA1数据采集器和SR810/SR830/7265/7225等锁相放大器设备，并设置参数

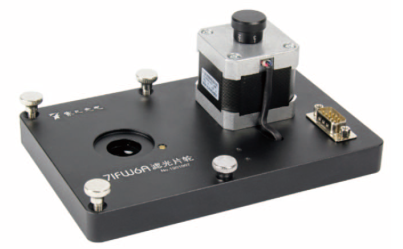

可控制7IFW6系列滤光片轮自动转换

可设置扫描参数并进行频域或时域扫描

多种保存文件格式（.tee/.bmp/jpg/.xls/.txt 等等）

仪器原始参数备份与恢复

控件JY-7ISWU.ocx集成各种功能，方便用户进行二次开发

相关组件

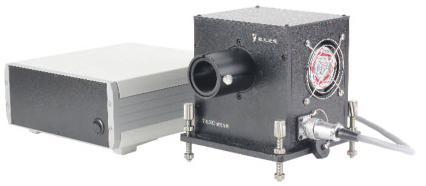

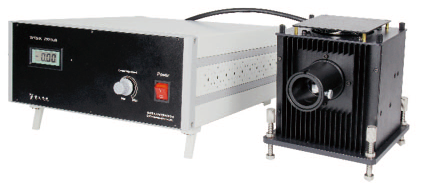

JY-7ILD 系列氘灯光源

氘灯光源主要用于紫外，可到真空紫外界限195nm，并且波长越短，亮度越高，在360nm以下比一般卤钨灯的辐亮度高。我公司生产的JY-7ILD30氘灯光源室内置长寿命氘灯灯泡，用户可自行更换。与我公司生产的稳流电源JY-7IPD30配套使用时稳定性更佳，可用作独立的紫外光源，荧光光源的激发光源，或与我公司生产的单色仪、光谱仪、样品室、滤光片轮等配套使用组成各种应用系统。

JY-7ILT 系列卤钨灯光源

JY-7ILT系列卤钨灯光源室内置德国OSRAM原装进口灯泡及灯座，使用寿命长，用户可自行更换灯泡。光源具有色温高，光效高，光通稳定的特点，灯泡寿命终止时的光通量为开始时的95~98%，可基本保持恒定。配套JY-7IPT系列稳流电源——同时使用时输出光通量波动仅为0.12%~0.2%。该光源可与我公司生产的单色仪、样品室、滤光片轮等配套使用组成各种应用系统，也可单独作为照明光源使用。
