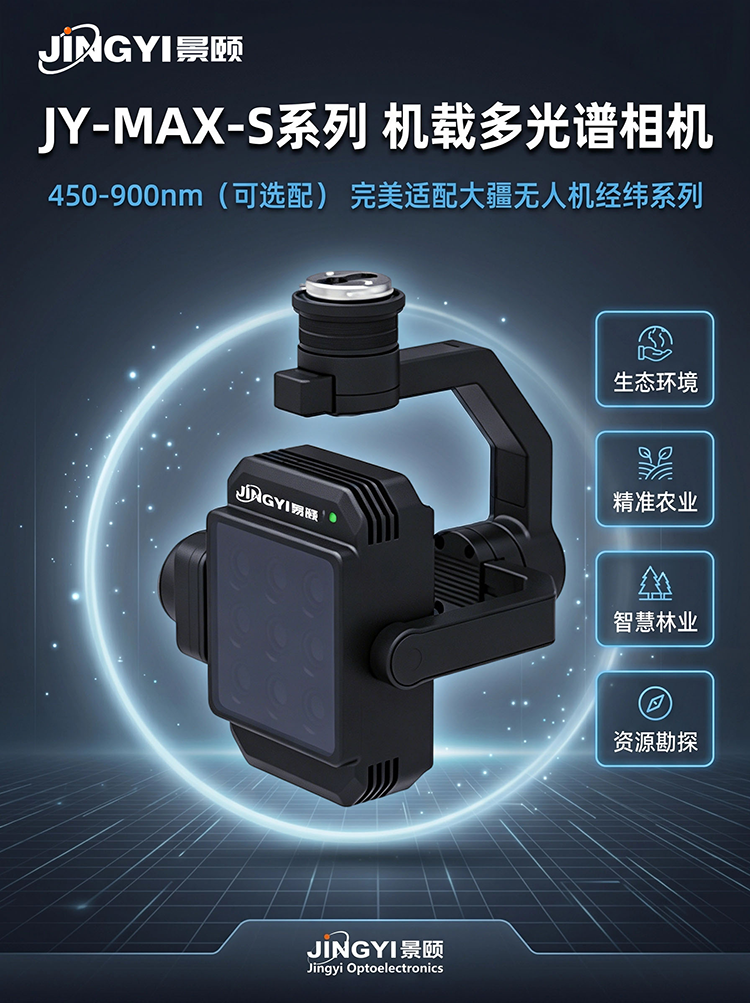

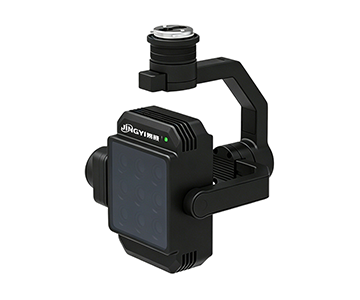

产品简介

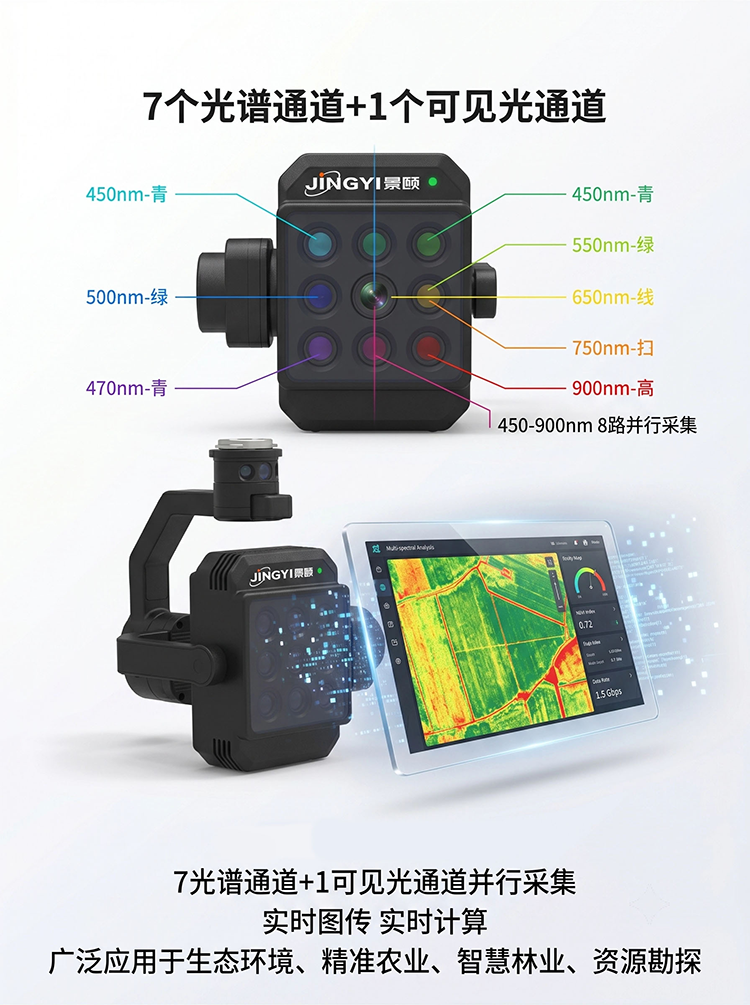

景颐光电的JY-MAX-S系列机载多光谱相机，可并行采集 7 个光谱通道的图像数据和 1 个可见光通道图像，实时图传，实时查看计算结果，针对异常状况可快速做出针对性决策。主要应用于高清机载场景，如生态环境、精准农业、智慧林业、资源勘探等领域。

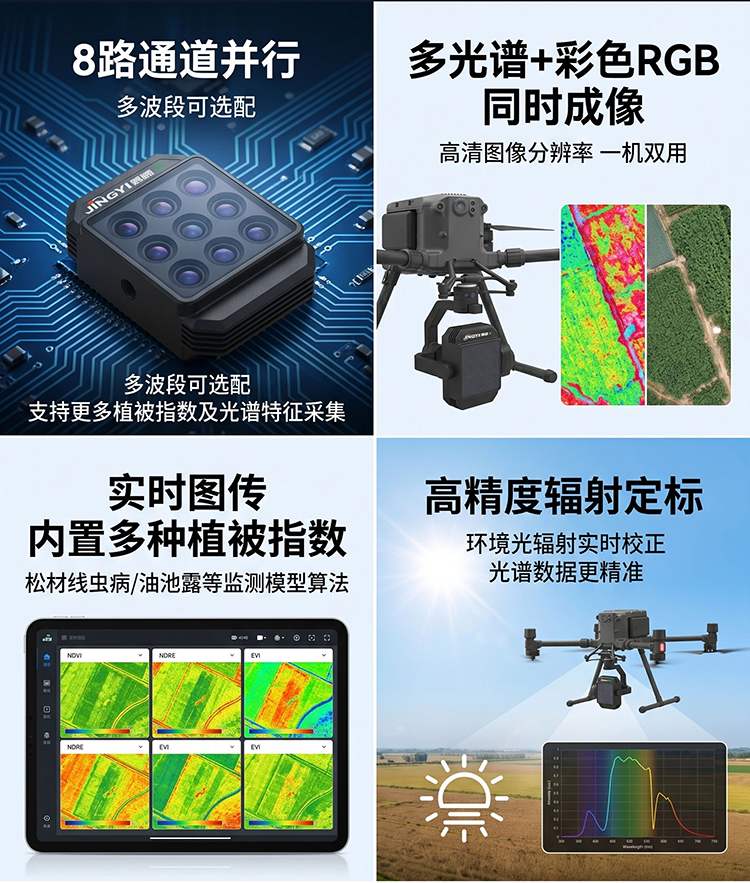

产品特点
• 8 路通道并行，多波段可选配，支持更多植被指数及光谱特征的采集，满足更多元应用场景
• 支持多光谱+彩色RGB同时成像，具有高清图像分辨率
• 支持实时图传，并内置多种植被指数（NDVI/NDRE/EVI等）和监测模型算法（松林线虫病/油池露等）
• 高精度辐射定标搭配环境光辐射实时校正，光谱数据获取更精准
• 完美匹配大疆经纬系列无人机，实现即插即用

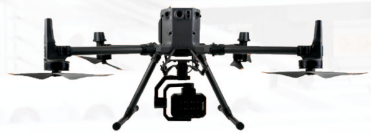

无人机搭载监测
应用场景
智慧农业
植被指数监测
作物长势监测
病虫害趋势监测
作物分类监测
作物面积测算
水环境
藻类水华监测
岸线生态监测
水体富营养监测
黑臭水体监测
叶绿素监测
智慧林业
森林覆盖面积监测
树木种类、数量监测
松材线虫病症监测
鸟类智能监测
森林面积监测
生态环境
生态要素监测
生态红线监测
外来物种监测
生态灾害监测
生态状况监测
其他
弹片识别
罂粟巡查
海关检测
伪装识别
产品参数
|
产品型号 |
JY-MAX-S810 |
|
云台参数 |
|
|
安装方式 |
可拆卸式 |
|
角度抖动量 |
±0.01° |
|
可控转动范围 |
俯仰: -120° ~ +30° |
|
结构允许范围 |
偏航: ±320° 俯仰: -120° ~ +30° 横滚:-55° ~ +55° |
|
最大控制转速 |
90°/s |
|
相机参数 |
|
|
多光谱成像 |
7+RGB |
|
多光谱波段 |
标配：450nm、550nm、650nm、720nm(窄带)、750nm(窄带)、800nm、850nm |
|
图像传感器 |
1 / 3.1 英寸 CMOS , 全局快门 , 320万像素 |
|
图像分辨率 |
2048 * 1536 |
|
数据深度 |
12 bit |
|
光学镜头 |
焦距 f=5.35mm 光圈F/2.0 |
|
视场角 |
HF0V：46.6° , VFOV：35.8° |
|
典型幅宽 |
103.3 m * 77.5 m @h=120 m |
|
地面空间分辨率 |
5.05cm @h=120m |
|
预览 |
相机支持实时预览功能 |
|
采集帧频 |
触发采集，最大 1 帧/秒(全通道) |
|
触发模式 |
单次触发、定时触发、重叠率触发 |
|
光谱图像格式 |
16 bit TIFF |
|
数据标定与校正 |
光谱标定、辐射标定、照度校正、畸变校正 |
|
存储容量 |
Micro SD 卡,标准容量 128 G,传输速度要求等级 Class 10 以上、 |
|
设备接口 |
DJI X-Port、6 芯通信接口 |
|
飞行控制 |
|
|
无人机平台 |
支持DJI X-Port接口,匹配大疆经纬系列无人机 |
|
其他飞行平台 |
根据客户需求,可定制开发,匹配其他飞行平台 |
|
控制方式 |
DJI Pilot App |
|
拍摄方式 |
无需悬停，可实时采集 |
|
其他参数 |
|
|
尺寸(宽x高x深) |
云台相机：129 x 145 x 177mm，下行光传感器：75 x 47 x 31 mm |
|
重量 |
云台相机: 780g，下行光传感器: 54g |
|
工作温度 |
-20℃ 至 50℃ |
|
存储温度 |
-20℃ 至 60℃ |
