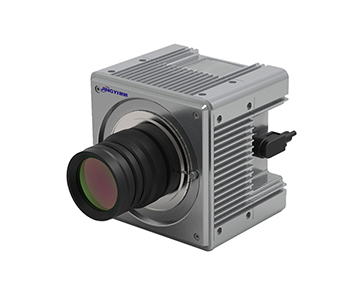

产品型号

JY-SHIS-V220

JY-SHIS-N220

JY-SHIS-S260

成像方式

基于液晶可调谐滤波器 (LCTF) 的凝视型高光谱成像

光学特性

光谱范围

420-750 nm

400-1000 nm

920-1700 nm

扫描精度

1 nm

1 nm

1 nm

半高宽(FWHM)

10nm @550nm

10nm @550nm

15nm @1200nm

响应时间

10-200 ms

10-200 ms

10-200 ms

水平枧场角

9.5°

9.5°

7°

光学镜头

80mm 科学级定焦镜头, 手动调焦

80mm 科学级定焦镜头, 手动调焦

80mm 科学级定焦镜头, 手动调焦

图像特性

图像传感器类型

背照式科学级CMOS

背照式科学级CMOS

铟镓砷(InGaAs)

图像传感器尺寸

1.2 英寸

1.2 英寸

1 英寸

图像传感器像元尺寸

6.5 μm x 6.5 μm

6.5 μm x 6.5 μm

15 μm x 15 μm

图像分辨率

2048 x 2046

2048 x 2046

640 x 512

数据深度

12 位

12 位

14 位

图像格式

img  (ENVI标准)  /  tif (16位)

img  (ENVI标准) / tif  (16位)

img  (ENVI标准)  / tif  (16位)

系统与接口

图像数据接口

USB 3.0 Type B

LCTF控制接口

USB 2.0 Type B

温控接口

M12 航空插座 ( 5 芯)

其他规格

工作温度

0℃-45℃

0℃-45℃

尺寸(不含镜头)

100mm (宽) x 100mm (高) x 83mm (深)

100mm (宽) x 100mm (高) x 88.3mm (深)

重量(含镜头)

1.3 Kg

1.5 Kg

功耗

<7.5 W

<7.5 W

外部供电

通过 USB 接口供电

通过 USB 接口供电

高光谱软件功能

计算机配置

Intel Core 22.8 GHz 或更高,内存 4GB 或更大,USB 3.0 接口和 USB 2.0 接口

操作系统

Microsoft Windows 7/8/10 (64bit)

LCTF参数设置

可设置扫描起始波长、结束波长、扫描步长、稳定时间、自定义扫描模式等

相机参数设置

可设置曝光时间,增益等参数的设置

其他软件功能

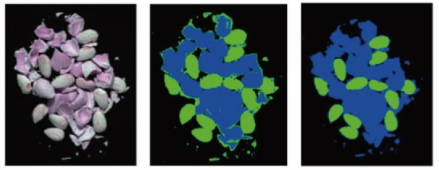

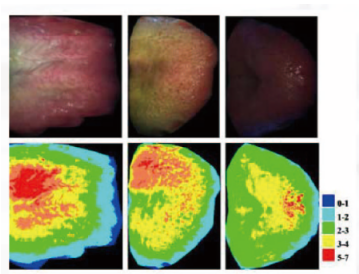

支持白板标定、相对标定、反射率标定、分类、伪彩色、波段影减、ROI工具、光谱曲线。显示及导出、保存. 自动存储、单帧及多帧图像采集保存等功能
