产品简介

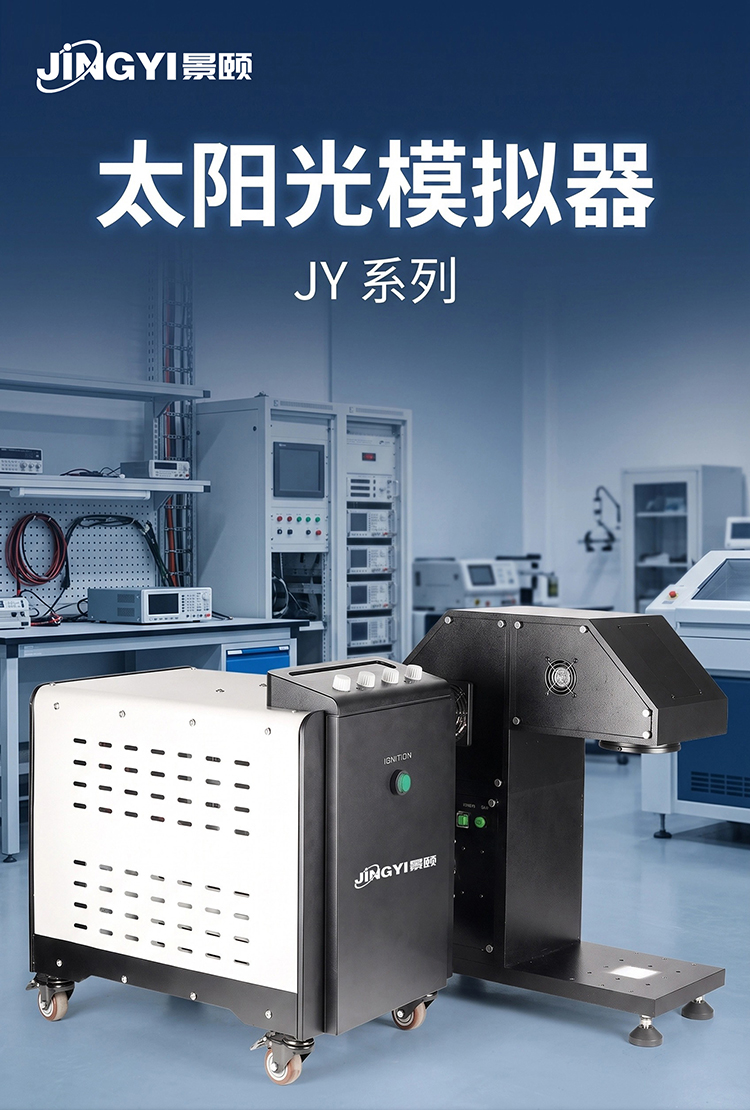

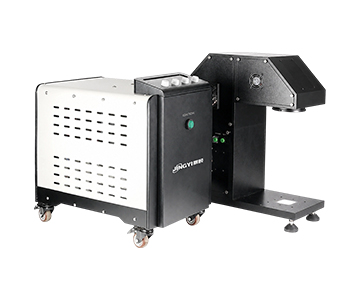

景颐光电的JY-7ISxxx3A 系列太阳光模拟器，采用单灯设计，满足 AAA 等级性能标准，是一款可全天候不间断模拟标准太阳光辐照条件的仪器。太阳光模拟器通常应用在光伏测试领域中，可为您的生产、实验提供高效、便捷的测试条件。太阳光模拟器可用作各种物理、生化、医药、环保等测量仪器的光源及其它实验室光源；也可配合数据采集处理设备，可实现太阳电池电参数的测量。

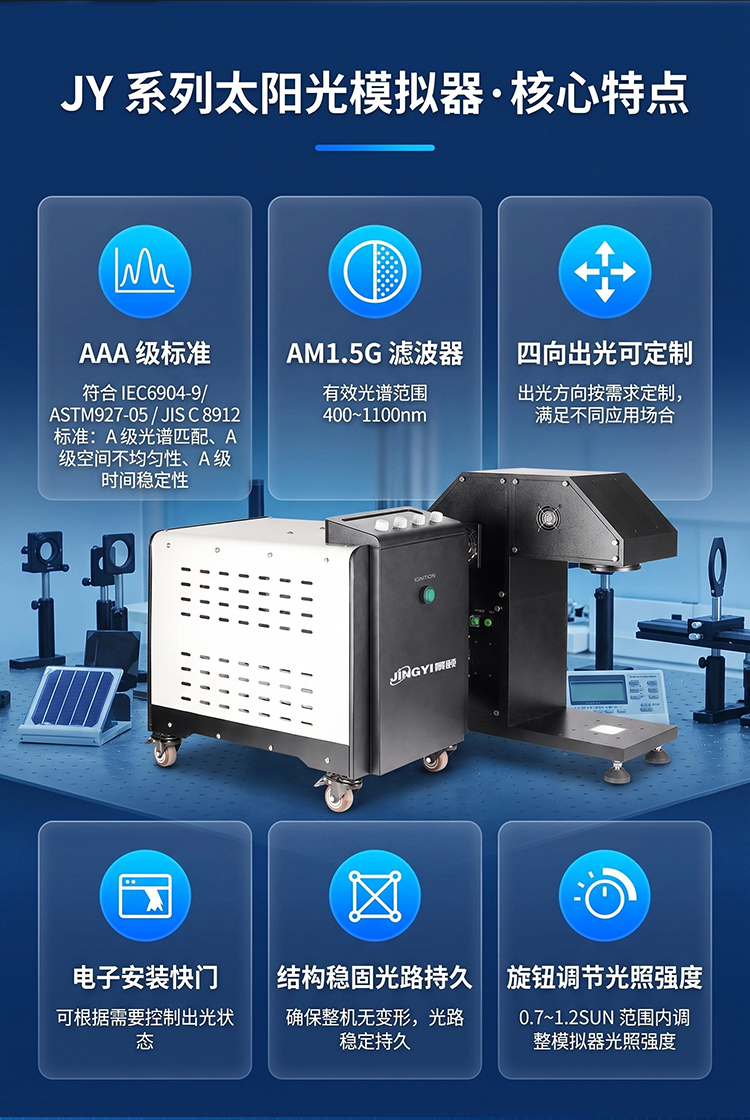

产品特点
符合IEC6904-9/ ASTM927-05/JIS C 8912 规定的 AAA 级模拟器的标准：
A 级光谱匹配
A 级空间不均匀性
A 级时间稳定性
模拟器光源内含AM1.5G 空气质量滤波器，有效光谱范围 400~1100nm
模拟器光源出光方向可按需求定制四向出光，满足不同的应用场合
模拟器光源配置电子安装快门，可根据需要控制出光状态
模拟器光源结构稳固，确保整机无变形，光路稳定、持久
电源控制器的输出电流采用旋钮式控制方式，可在0.7~1.2SUN 范围内调整模拟器的光照强度

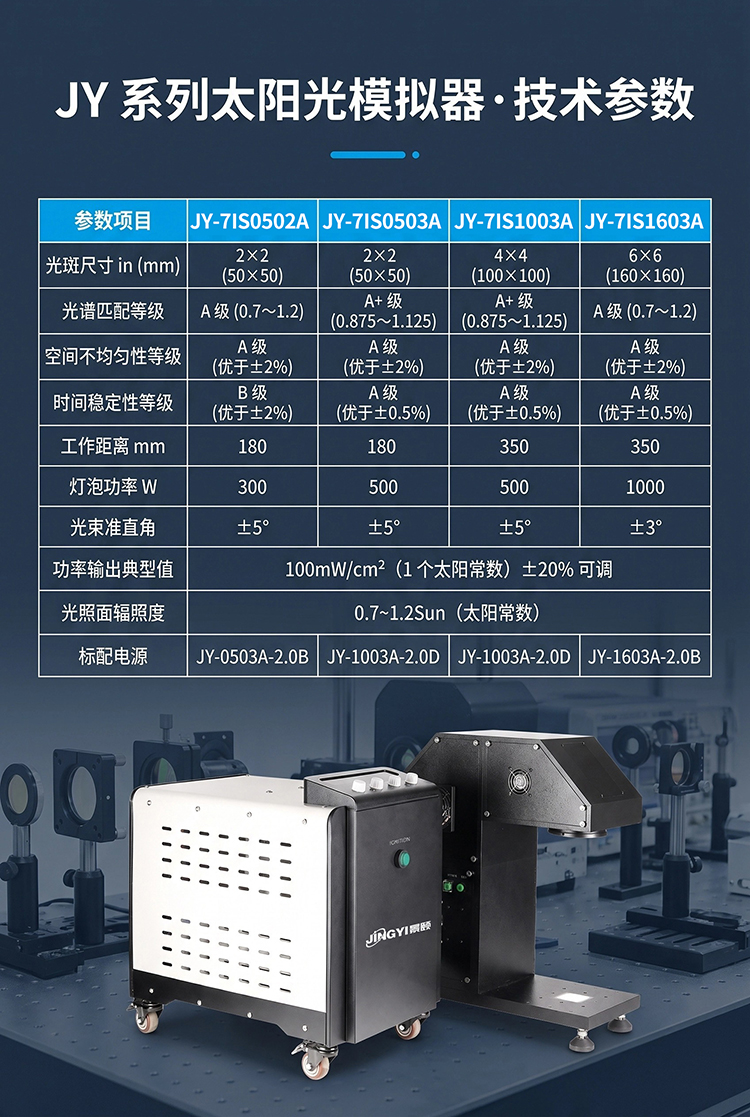

技术参数
|
参数项目 |
JY-7IS0502A |
JY-7IS0503A |
JY-7IS1003A |
JY-7IS1603A |
|
光斑尺寸in (mm) |
2×2 (50×50) |
4×4 (100×100) |
6×6 (160×160) |
|
|
光谱匹配等级 |
A 级 (0.7~1.2) |
A + 级 (0.875~1.125) |
A 级 (0.7~1.2) |
|
|
空间不均匀性等级 |
A 级 (优于 ±2%) |
|||
|
时间稳定性等级 |
B 级 (优于 ±2%) |
A 级 (优于 ±0.5%) |
||
|
工作距离mm |
180 |
350 |
350 |
|
|
灯泡功率W |
300 |
500 |
500 |
1000 |
|
光束准直角 |
±5° |
±5° |
±5° |
±3° |
|
功率输出典型值 |
100mW/cm²（1 个太阳常数）±20% 可调 |
|||
|
光照面辐照度 |
0.7~1.2Sun（太阳常数） |
|||
|
标配电源 |
7IS0503A-2.0B |
7IS1003A-2.0D |
7IS1603A-2.0B |
|

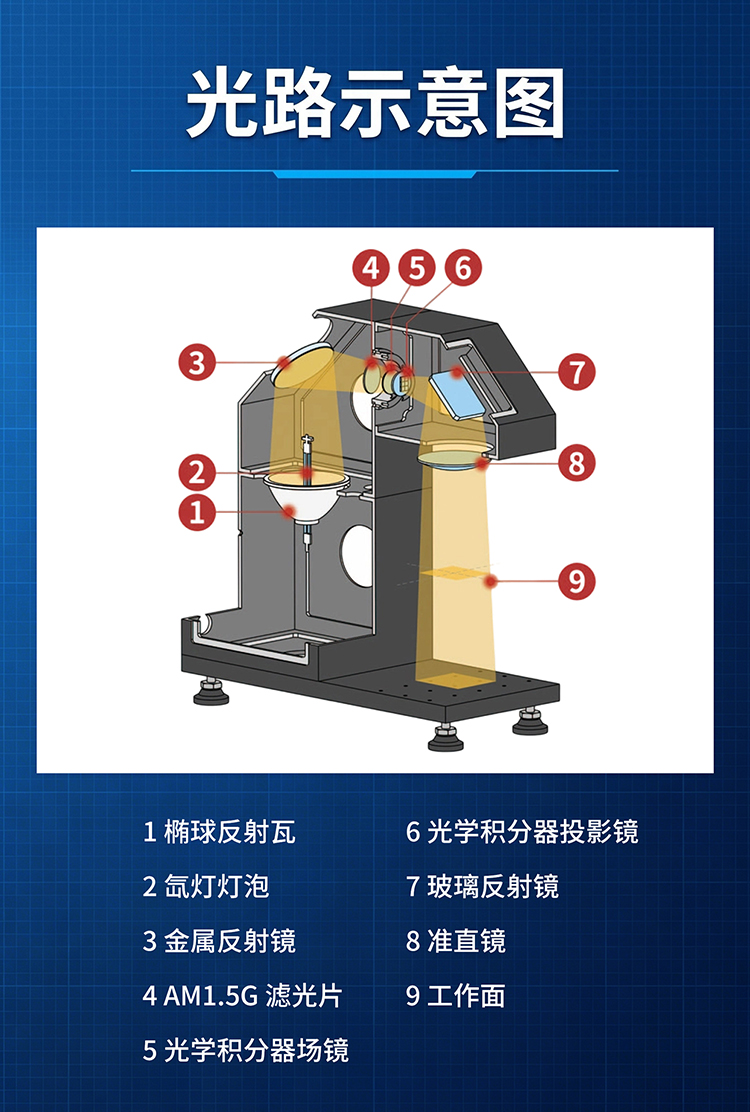

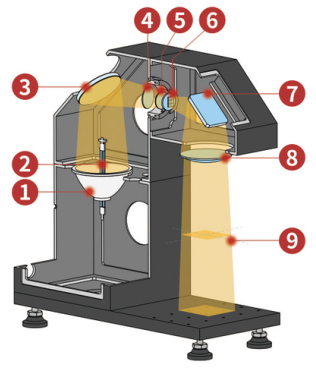

1 椭球反射瓦
2 氙灯灯泡
3 金属反射镜
4 AM1.5G 滤光片
5 光学积分器场镜
6 光学积分器投影镜
7 玻璃反射镜
8 准直镜
9 工作面

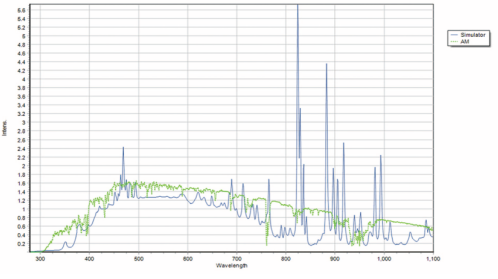

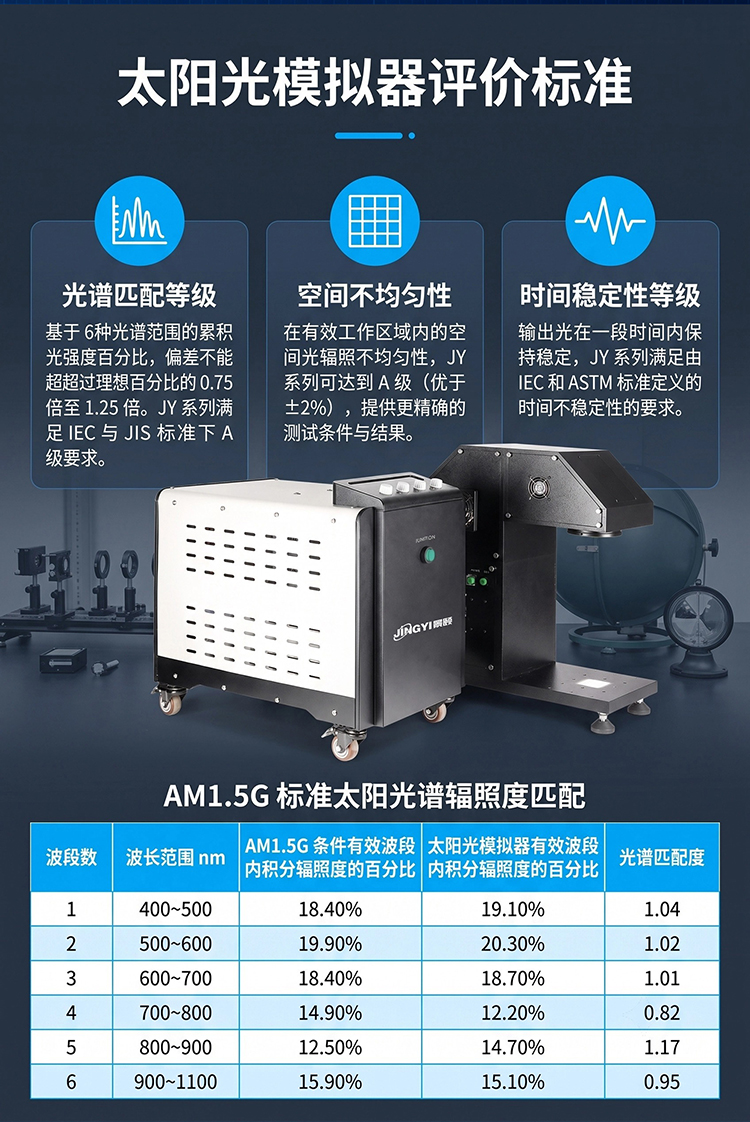

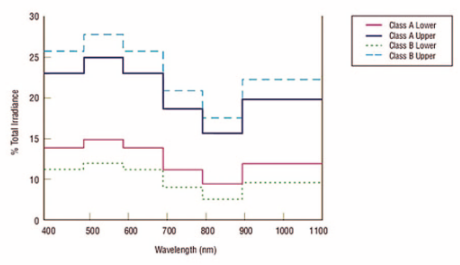

太阳光模拟器的理想光谱匹配度基于以6 种光谱范围表示的累积光强度百分比。AAA 级太阳光模拟器在每个光谱范围内的偏差不能超过理想百分比的 0.75 倍至 1.25 倍。安装有 AM 1.5G 空气质量滤波器的 JY-7ISxxx3A 系列太阳光模拟器的光谱匹配度可以满足 IEC 个 JIS 标准下的 A 级要求。

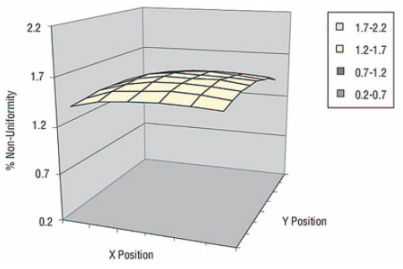

在有效工作区域内的空间光辐照不均匀性是太阳光模拟器的一项重要指标。在使用太阳光模拟器进行光伏测试中，不均匀的光辐照会造成测试结果的偏差，从而导致太阳能电池测量效率或分级的错误。而高均匀度的太阳模拟器可以提供更加精确的测试条件与结果。

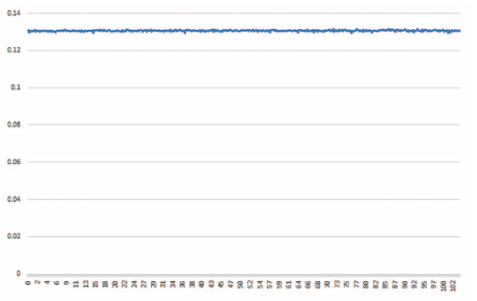

时间不稳定性是AAA 级标准的第三个性能参数。它要求输出光在一段时间内保持稳定，以确保灯的波动不会使太阳能电池效率的测量失真。JY-7ISxxx3A 系列太阳光模拟器可以满足由 IEC 和 ASTM 标准定义的时间不稳定性的要求。
|
波段数 |
波长范围nm |
AM1.5G 条件有效波段内积分辐照度的百分比 |
太阳光模拟器有效波段内积分辐照度的百分比 |
光谱匹配度 |
|
1 |
400~500 |
18.40% |
19.10% |
1.04 |
|
2 |
500~600 |
19.90% |
20.30% |
1.02 |
|
3 |
600~700 |
18.40% |
18.70% |
1.01 |
|
4 |
700~800 |
14.90% |
12.20% |
0.82 |
|
5 |
800~900 |
12.50% |
14.70% |
1.17 |
|
6 |
900~1100 |
15.90% |
15.10% |
0.95 |

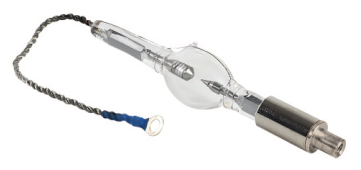

球形氙灯也称超高压短弧氙灯，灯内充有高压氙气的点光源，灯两端施加足够直流电后，在高频高压激发下形成弧光放电。轴射出从紫外到近红外，强烈连续光谱，可见区光色极近于日光，发光效率高，色温好(6000K)。显色性高 (Ra=94)。是氙灯光源以及模拟日光灯方面的理想光源

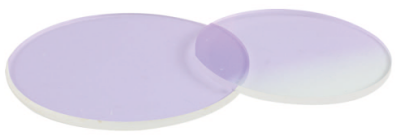

AM1.5G 空气质量滤光片常用于太阳能电池检测、大气实验等，是根据太阳光的辐照光谱匹配滤光片，AM1.5 是一种条件，它描述太阳光入射于地表之平均照度，为了计算方便，所用的红外光谱借用了容易查到的太阳光光谱中的红外光谱部分，即 AM1.5 大气下，其太阳总辐照度为 100mW・cm-2，不同纬度的大气质量不同，只有中纬度地区的太阳光谱用 AM1.5 表示；的标定温度为 25±1℃

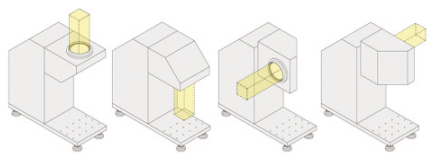

我们提供了向下标准配置输出光束方向的，将被测样品直接放置在仪器下方的实验设置，这是理想的选择；朝上的配置允许将太阳能模拟器放置在手套箱下方，并通过端口窗口照亮样品；侧面输出光束方向配置可为安装被测样品提供完全的灵活性

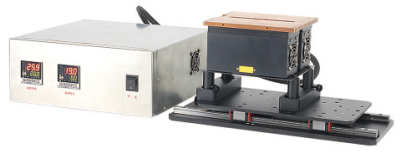

可配合太阳光模拟器使用，我公司可提供恒温、变温测试台；设计独特的精密定位机构，方便被测样品和标准件切换及定位。多年来我公司定制设计了多款样品测试台，以方便客户的不同需求，如果您有需要，请联系我公司的工作人员

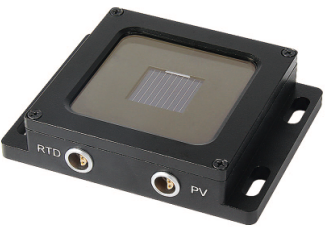

单晶硅标准太阳电池为2cm×2cm 的单晶硅光伏电池。将老化的晶体硅片筛选出稳定性好、表面均匀的电池进行全密封式真空封装，放置于方形铝基座的中心，并配置抗辐照玻璃保护窗口制作而成。电池片的下方装有 Pt100 铂电阻温度传感器，用于准确反馈电池片的实际温度。电池和温度传感器均采用四端输出的 Kelvin 接线方式

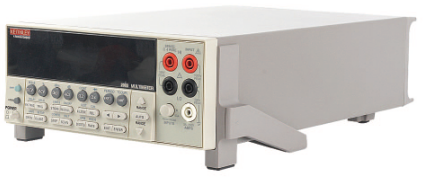

高精度数字源表既可以作为精确的电压或电流源，也具备测量电压和电流的能力。这一特性恰好适用于太阳能电池伏安特性测试应用
