在无人驾驶技术的发展进程中，传感器的精确标定是实现可靠环境感知和安全行驶的核心环节。而雷达校准板，作为一种关键的标定工具，在其中发挥着不可或缺的作用。其原理是基于自身独特的光学特性，为无人驾驶系统的传感器校准和环境感知模型优化提供稳定且可预测的光学目标。

 一、激光雷达标定的奥秘

激光雷达作为无人驾驶系统的重要传感器之一，其准确测量距离和角度的能力对于车辆的环境感知至关重要。在这一过程中，雷达校准板的应用起到了关键作用。

1. 反射特性的稳定性
景颐光电研发的雷达校准板具有高度均匀且稳定的反射率，这一特性使得它在不同角度和光照条件下，都能为激光雷达提供一致的反射信号。激光雷达发射出的激光束，在遇到雷达校准板后会发生反射并返回传感器。通过精确测量激光往返的时间，就可以依据光速等物理常数计算出激光雷达与雷达校准板之间的距离。由于雷达校准板的反射特性是已知且稳定的，因此可以利用这一特性来精确校准激光雷达的距离测量精度。例如，景颐光电的多阶级反射率激光雷达标定板，其反射率经过精确控制和校准，能够满足不同场景下激光雷达的标定需求。

2. 角度测量的校准
在无人驾驶车辆周围的不同位置放置雷达校准板，激光雷达对这些雷达校准板进行扫描，从而获取多个已知位置点的反射信息。通过仔细对比这些点在车辆坐标系和激光雷达坐标系中的位置关系，就能够精确计算出激光雷达相对于车辆的安装角度和位置偏差。这一过程实现了角度测量的校准，极大地提高了车辆对周围环境三维空间感知的准确性。像景颐光电的激光雷达标定板 - 含支架等产品，为在车辆周围合理布置雷达校准板提供了便利，有助于更精准地完成角度测量校准工作。

二、摄像头标定的关键所在

摄像头在无人驾驶系统中承担着图像采集和目标识别的重要任务，其准确的标定对于后续的图像处理和决策至关重要。雷达校准板在摄像头标定中也有着独特的应用。

1. 提供标准反射面
雷达校准板能够模拟均匀的反射环境，为摄像头提供一个标准的反射面。当摄像头拍摄雷达校准板时，基于其已知的反射特性和颜色特性，可以对摄像头的颜色参数、亮度参数进行精细校准。这确保了摄像头采集的图像在颜色和亮度上的准确性和一致性，为后续的图像识别和处理算法的准确运行奠定了坚实基础。景颐光电的漫反射板JY - MRTSQ200等产品，在提供标准反射面方面表现出色，能够满足摄像头标定的高精度要求。

2. 几何参数的标定
将雷达校准板放置在不同的位置和角度，让摄像头拍摄多组图像。由于雷达校准板的实际尺寸和位置是已知的，通过深入分析图像中雷达校准板的成像特征，如边缘、角点等信息，可以计算出摄像头的焦距、光心位置、成像畸变参数等关键几何参数。这些参数的精确获取实现了摄像头的精确标定，进而提高了图像测量和目标识别的精度。例如，景颐光电的棋盘格视觉标定板150乘105cm，其清晰的棋盘格图案和精确的尺寸，为摄像头几何参数的标定提供了良好的条件。

三、多传感器融合标定的核心要点

在无人驾驶系统中，为了提高环境感知的可靠性和准确性，通常会采用多种传感器进行融合。而雷达校准板在多传感器融合标定中也发挥着重要作用。

1. 统一坐标系统
雷达校准板作为一个公共目标，可以被激光雷达、摄像头等多种传感器同时感知。通过对雷达校准板在不同传感器数据中的位置和特征进行精确匹配，能够将不同传感器的坐标系统一到同一参考系下，从而实现多传感器融合的精确标定。例如，在同一位置放置雷达校准板，激光雷达可以获取其三维坐标，摄像头可以获取其二维图像坐标，通过建立两者之间的对应关系，就可以实现激光雷达点云数据与摄像头图像数据的融合。这使得无人驾驶系统能够综合利用多种传感器的信息，提高对环境的全面感知能力。景颐光电的漫反射目标板等产品，在多传感器融合标定中能够作为可靠的公共目标，帮助实现坐标系统的统一。

2. 时间同步校准
在多传感器融合系统中，时间同步是至关重要的。雷达校准板可以用于辅助时间同步校准，当雷达校准板出现在传感器的视野中时，各传感器会记录下检测到该目标的时间戳。通过仔细对比不同传感器的时间戳差异，并结合信号传输延迟等因素，可以对各传感器的时间进行校准，确保多传感器数据在时间上的一致性。这为后续的融合处理和决策提供了准确的时间基准，有助于提高无人驾驶系统的响应速度和决策准确性。

总之，雷达校准板在无人驾驶标定中具有不可替代的作用，其原理涉及激光雷达标定、摄像头标定和多传感器融合标定等多个方面。景颐光电作为行业内的领先企业，不断致力于雷达校准板等相关产品的研发和创新，为无人驾驶技术的发展提供了有力的支持。随着技术的不断进步，雷达校准板在无人驾驶领域的应用将会更加广泛和深入，为实现更安全、更智能的无人驾驶出行贡献更大的力量。

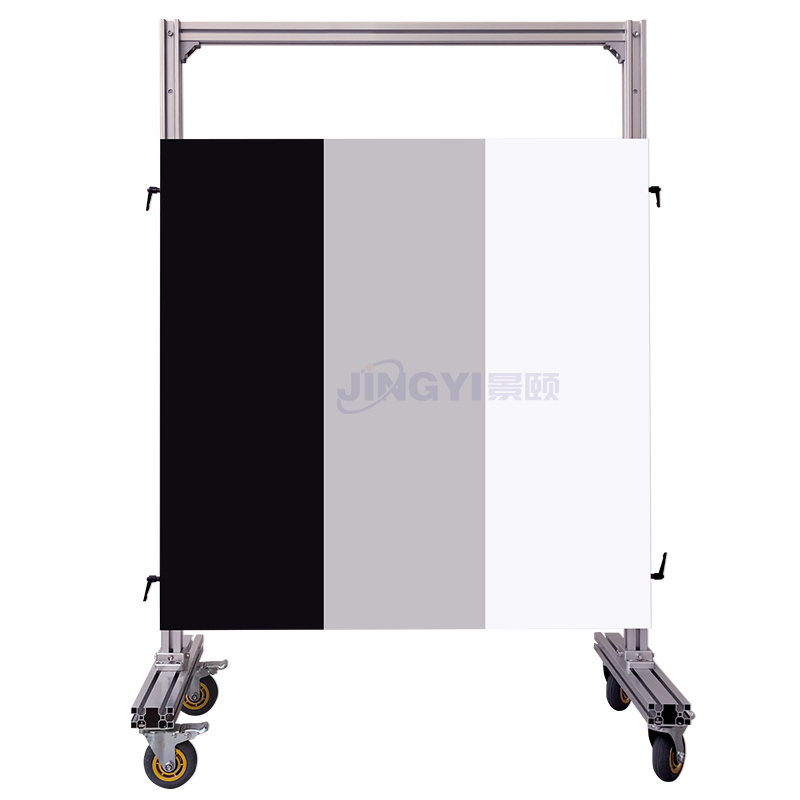

景颐光电漫反射板
– 反射率 1%–99% 全系列可定制，850nm/905nm/1064 nm/1550 nm 四波段同步校准误差≤±1 %；
– 最大单片 2 m×3 m，可无缝拼到 4 m×10 m，仍保证朗伯性偏差＜2 %；
– 自带 NIM 溯源报告，随货发出；涂层支持现场二次喷涂，维护成本＜300 元/㎡；
– 已大批量供货给华为、大疆 Livox、速腾聚创、广汽埃安等，月产能>1000 套。
– 棋盘/条形/阶梯多反射率一次成型，最大 3m×3m 整板无拼接；
– 基板厚度 1–10 mm 可选，碳纤维空心结构 5 kg/㎡，适合车载便携或无人机挂载；
– 提供 ROS/Autoware 即用标定包（板+靶架+角度仪），高校与自动驾驶团队采用率高。
