在线集成型
多工位在线检测 ｜ 与产线节拍同步 ｜ 一物一码追溯 ｜ 车规合规报告自动输出

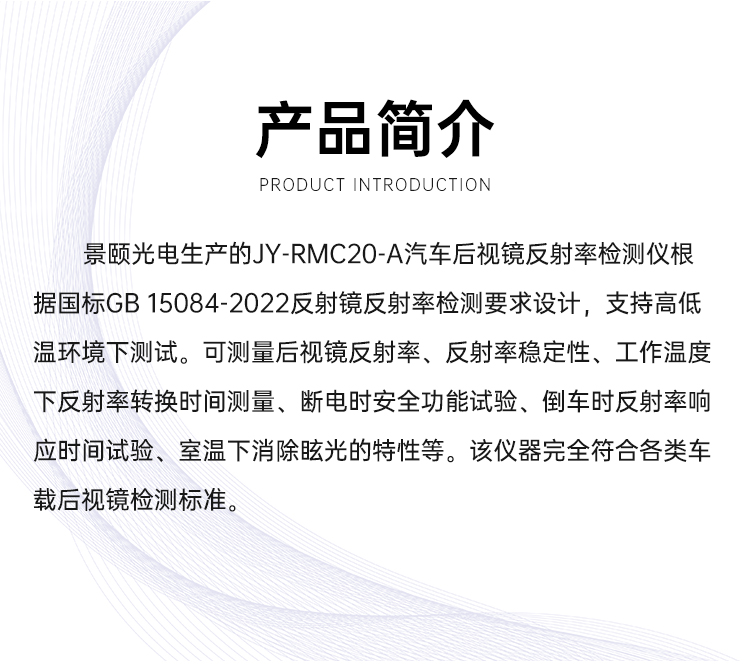

产品简介

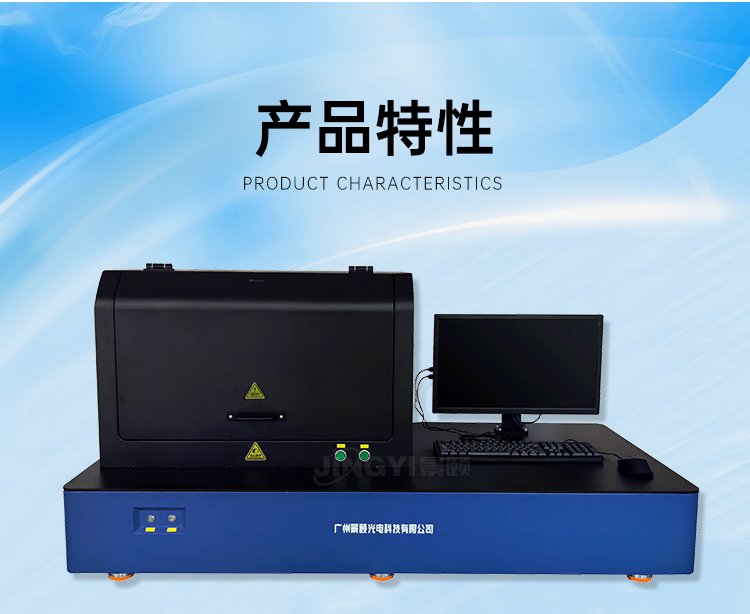

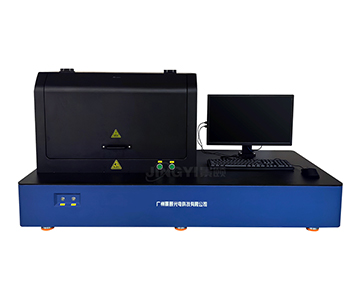

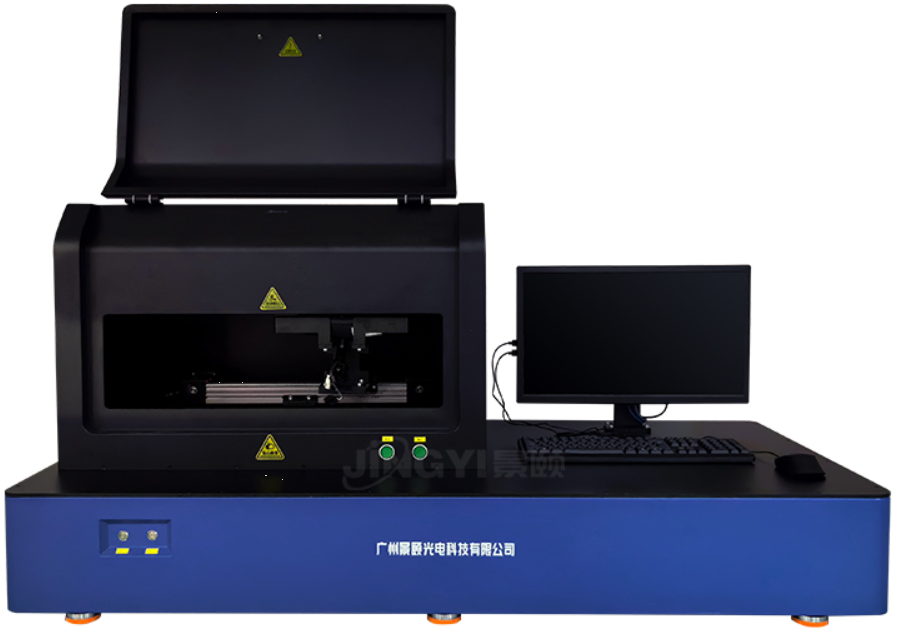

景颐光电生产的汽车后视镜反射率检测仪JYRMC300根据国标GB 15084-2022反射镜反射率检测要求设计，支持高低温环境下测试。可测量后视镜反射率、反射率稳定性、工作温度下反射率转换时间测量、断电时安全功能试验、倒车时反射率响应时间试验、室温下消除眩光的特性等。该仪器完全符合各类车载后视镜检测标准。
核心卖点
多工位在线检测：检测单元与产线节拍同步，无需人工干预；工位数量按产线布局扩展；
数据贯通：检测结果与制造执行系统或质量系统对接，实现质量数据实时上传与集中管理；
一物一码追溯：单件检测记录与产品标识绑定，可按件、按批次回溯检测数据与曲线；
合规报告自动输出：按 GB 15084-2022 要求与主机厂或认证机构格式自动生成检测报告；
检测数据看板：产线检测数据的实时统计与展示，支持过程能力分析；
完整服务周期：按项目交付并含年度服务，覆盖维护、计量校准、标准跟踪与备件保障。
系统能力清单 （含标准能力与选配能力）
|
能力项 |
说明 |
配置 |
|
在线反射率检测 |
与产线节拍同步，整机在 -30℃ 至 65℃ 持续运行 |
标准 |
|
自动判定与分选 |
按设定阈值自动判定并输出分选信号 |
标准 |
|
多工位并行 |
检测单元按工位数量扩展 |
选配 |
|
数据贯通 |
与制造执行系统或质量系统对接 |
选配 |
|
一物一码追溯 |
单件检测记录与产品标识绑定 |
选配 |
|
合规报告输出 |
按主机厂或认证机构格式自动生成报告 |
选配 |
|
检测数据看板 |
产线检测数据的实时统计与展示 |
选配 |
|
年度服务 |
维护、计量校准、标准跟踪与备件保障 |
选配 |
核心技术参数（标准配置指标）
|
测量原理 |
积分球配合光纤光谱仪，反射率法 |
|
波长范围 |
400 至 1000nm；可选配向近红外扩展 |
|
测量波长间隔 |
1nm |
|
测量口径 |
Ø9.5mm |
|
反射率测试范围 |
0 至 100% |
|
反射率精度 |
优于 1%（基于标准片） |
|

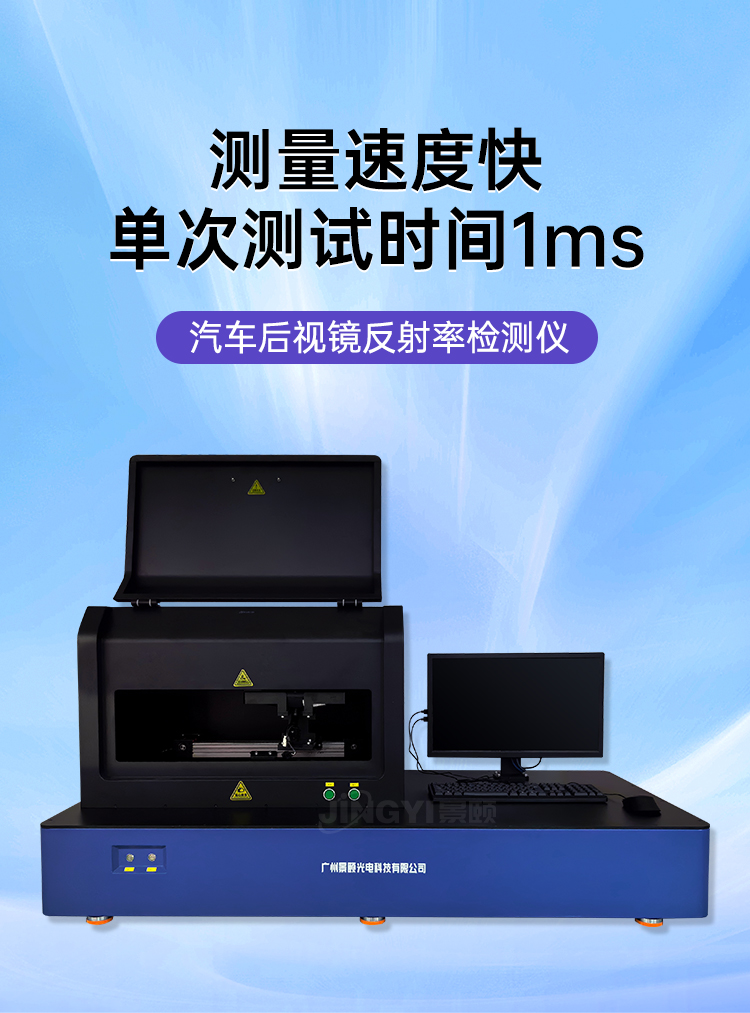

单次测试时间 |
1ms |
|
积分时间 |
1ms 至 10s 可调 |
|
光谱仪类型 |
光纤光谱仪（CCD 阵列探测器） |
|
积分球涂层反射率 |
优于 99% |
|
光源 |
卤素灯，光强漂移优于 ±0.5%/8h，预估寿命 2000 小时 |
|
工作温度范围 |
负 30℃ 至 65℃（整机持续运行） |
|
产线节拍适配 |
与产线节拍同步，可匹配不超过 20s 每件 |
|
工位扩展 |
按产线布局扩展检测工位数量 |
|
数据接口 |
支持与制造执行系统或质量系统对接；接口协议按客户系统确定 |
|
追溯能力 |
一物一码绑定，支持按件与按批次回溯 |
|
报告输出 |
按 GB 15084-2022 与主机厂格式自动生成 |
|
电源与功耗 |
AC 220V ±10%，50Hz |
|
操作系统 |
支持 Windows 操作系统 |
|
交付方式 |
按项目交付，含集成服务与年度服务 |
*本技术规格最终解释权归生产厂家所有
选配项（按产线布局与数据要求组合）
|
选配项 |
说明 |
适用场景 |
|
多工位并行扩展 |
按产线工位数量扩展检测单元 |
多线体、多品种产线 |
|
数据贯通模块 |
检测结果与制造执行系统或质量系统对接 |
系统级质量数据管理 |
|
一物一码追溯模块 |
单件检测记录与产品标识绑定，全程可追溯 |
车规级追溯要求 |
|
合规报告模板定制 |
按主机厂或认证机构格式定制报告模板 |
需向主机厂提交检测报告 |
|
检测数据看板 |
产线检测数据的实时统计与展示 |
车间级质量管理 |
|
远程运维与升级 |
远程诊断、参数下发与软件在线升级 |
多基地部署 |
|
更宽温区环境舱 |
在标准温区基础上向下扩展 |
寒区验证需求 |
|
产线集成与调试 |
现场安装、机械电气改造、联调与人员培训 |
在线检测系统部署 |
|
年度计量校准 |
按年度提供量值校准并出具校准证书 |
长期合规运行 |
|
备件与耗材年度包 |
光源、光纤、标准白板等易损件年度供应 |
无人化连续运行 |
标准配置
|
检测主机 |
1 台，含积分球与光纤光谱仪 |
|
光纤探头与光纤 |
Ø9.5mm 探头配 3m 光纤，1 套 |
|
标准白板 |
27mm PTFE 漫反射白板，出厂已校准，1 块 |
|
分析软件 |
反射率测量分析软件，1 套，支持 Windows 操作系统 |
|
连接线与电源 |
USB 2.0 连接线、220VAC 电源适配器，各 1 套 |
|
随机文件 |
设备出厂合格证、计量证书报告、产品使用说明书、保修卡、装箱单，各 1 份 |
|
运输包装 |
专用运输包装箱，1 套 |
*本页系统构成为示意，实际配置以项目方案确认件为准。数据接口协议、报告格式与工位数量在确认客户系统环境与产线布局后确定。
法规环境与合规时间表（强制性产品认证过渡期安排）
|
时间节点 |
事项 |
对使用方的影响 |
|
2026-07-01 |
指定认证机构开始受理 CCC 认证委托 |
型式试验需求集中释放 |
|
2026-12-31 |
须完成 CCC 认证证书转换并注销自我声明 |
过渡期截止日固定 |
|
2027-01-01 |
未取得证书并标注标志的产品不得出厂与销售 |
产线检测数据需具备可追溯的判定依据 |
适用对象与应用场景
自动防眩目内后视镜
流媒体内后视镜
后视镜总成在线产线
多工位并行检测线
质量数据系统建设
产线无人化改造
服务承诺
|
安装与调试 |
供方派工程师到现场或远程完成安装与调试，配合使用方按技术规格书验收方案进行验收 |
|
操作培训 |
提供仪器操作与数据分析培训，确保操作人员能独立使用设备 |
|
响应时效 |
24 小时内电话响应，最晚 48 小时内派遣服务工程师上门 |
|
保修期限 |
整机质保 2 年，自验收合格之日起计算；质保期内非人为损坏免费维修 |
|
维修时限 |
远程确认无法修复时寄回维修，收到设备后 10 个工作日内完成维修并寄出 |
|
校准与耗材 |
出厂附计量证书报告与出厂合格证；光源、光纤、标准白板等易损件长期供应 |
为什么选择景颐光电？
自主研发
反射率测量光路与 JYRMC 分析软件为自主研发；光谱采集模块采用自研光纤光谱仪，支持判定规则与报表格式定制；
资质与标准
国家高新技术企业、专精特新企业、科技创新小巨人企业；参与国家标准 GB/T 47066-2026 及两项团体标准起草；
本地化服务
广州总部直服全国，服务链路短于进口品牌经代理的间接模式；备件与工程师调度响应更快；
可打样验证
合同签订前可安排实际样品测试，出具实测数据作为配置确认与验收依据。
