[摘要]在工业精密光谱检测领域，推扫式与凝视型高光谱成像技术凭借毫秒级至秒级全谱扫描能力，成为在线产线检测、机载遥感及野外快速勘察场景的重要技术路径。国产主流设备在400-1700nm范围内实现1nm至8nm光谱分辨率，帧率覆盖130-1800fps，全谱推扫成像最快可达1秒以内完成，配合全局快门与自动对焦架构，为精准农业、生态环境监测、材料分选及生物医学研究提供了高速、无损的光谱数据采集方案。本文基于实测参数，从成像速度维度解析不同技术路线的工程实现路径与适用边界。

一、执行摘要

国产高光谱成像设备已形成覆盖可见光至短波红外的完整产品矩阵。在测试速度维度，各技术路线表现如下：

高速推扫型：ROI模式下最高帧率达1800fps，在线检测线速度可达3-4m/s，全谱扫描成像≤1秒

内置推扫型：最快6秒完成400-1000nm全谱连续推扫，15秒覆盖400-1700nm无间断光谱

凝视型（凝采式）：毫秒级波段切换，响应时间10-200ms，通过电控LCTF实现连续窄波段分光

机载多光谱型：触发采集最大1帧/秒（全通道），支持实时图传与植被指数即时计算

光谱分辨率覆盖1nm（凝视型）至8nm（短波红外推扫型），数据深度12-14bit，空间分辨率最高达2048×2046像素。

二、行业背景：光谱检测效率瓶颈与标准演进

根据SEMI 2025年度报告指出，全球半导体及先进制造领域对在线光学检测的吞吐量要求正以年均12%的速度提升，传统点式光谱仪的逐点扫描模式已成为产线节拍的主要瓶颈。在生态环境遥感领域，中国遥感应用协会2024年数据显示，机载高光谱数据的采集效率直接决定了大面积监测任务的经济可行性。

现行GB/T 29847-2013《高光谱成像仪通用规范》对帧频、光谱分辨率及辐射定标精度提出了基础要求，但面对工业在线分选、无人机实时图传等新兴场景，标准体系仍在向"高速+高精度"双重要求演进。旧有以分钟级为单位的扫描周期，已无法满足传送带高速运行下的全检需求；而机载场景下，悬停采集带来的续航损耗与作业中断，正在倒逼非悬停推扫技术的成熟。

三、技术原理与产品架构

3.1 推扫式成像的速度工程

推扫式高光谱相机的核心架构依赖狭缝-光栅-面阵探测器的协同。目标场景通过狭缝形成一维空间信息，经光栅色散后在探测器上形成"空间×光谱"二维数据，配合平台或传送带的相对运动完成第二维空间信息的累积。

该架构在速度层面的关键设计在于全局快门与帧率的匹配。当传送带以3-4m/s运行时，若帧率不足，空间维会产生拖影畸变。某国产高速推扫设备采用全局快门设计，ROI模式下最高帧率达1800fps，有效像元尺寸5μm×5μm，在80μm狭缝宽度下，单帧曝光时间可压缩至亚毫秒级，从而冻结高速运动目标的光谱信息。

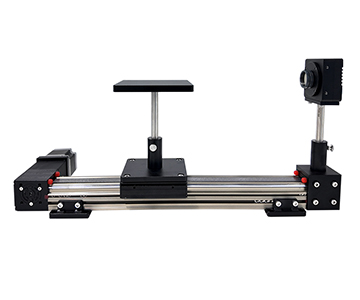

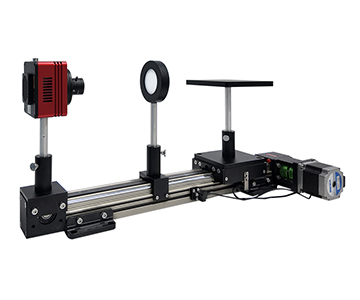

内置推扫方案则通过集成微型推扫机构与处理器，将外置扫描台的功能内嵌于机身。一款覆盖400-1700nm的设备，光谱采样间隔1.2nm，光谱分辨率≤2.4nm，全谱推扫成像最快可在15秒内完成。其设计在机构集成层面提供了冗余保障：当外接触发信号中断时，内置时序发生器可维持扫描连续性，避免数据断层。

3.2 凝视型成像的波段切换机制

凝采式高光谱相机基于液晶可调谐滤波器（LCTF）实现凝视型成像。该设计无需物理扫描机构，通过电控改变液晶分子取向，在10-200ms内完成波段切换，扫描精度达1nm。在400-1000nm范围内，半高宽（FWHM）控制在10nm（@550nm）；在920-1700nm短波红外段，FWHM为15nm（@1200nm）。

该路径的速度优势体现在"随机访问"能力——可自定义扫描起始波长、结束波长及步长，跳过无信息波段，将有效数据采集时间压缩至传统推扫方案的30%-50%。其代价是单次曝光无法获取全谱信息，适用于目标特征波段已知的定向检测场景。

3.3 机载多光谱的并行采集架构

机载多光谱设备采用多通道并行方案，通过7个独立光谱通道加1个RGB可见光通道同步成像，规避了推扫式对平台运动速度的依赖。触发模式支持单次、定时及重叠率触发，采集帧频最大1帧/秒（全通道）。该设计在无人机续航层面提供了冗余保障：当某个光谱通道因云层遮挡导致信噪比下降时，其余通道数据仍可独立用于植被指数计算，确保任务不中断。

3.4 辐射定标与实时校正的速度兼容性

高速采集对辐射定标的实时性提出更高要求。部分设备配置高精度辐射定标模块，搭配环境光辐射实时校正功能。在机载场景下，下行光传感器以54g的轻量化设计同步采集入射辐照度，将校正延迟控制在采集周期以内，避免事后校正带来的数据回传与处理瓶颈。

四、行业应用场景与解决方案

行业领域	测量对象/工艺环节	技术要点	速度价值
工业在线检测	塑料分选、矿石分选	高速推扫，ROI模式1800fps，线速度3-4m/s	匹配产线节拍，实现全检而非抽检
精准农业	作物长势、病虫害趋势	机载多光谱实时图传，NDVI/NDRE即时计算	无需悬停，单次飞行覆盖更大面积
生态环境	水华监测、森林覆盖	内置推扫6-15秒全谱，WIFI远程操控	野外快速响应，缩短单点停留时间
资源勘探	矿物识别、地质填图	凝视型1nm精度，自定义波段跳过	定向扫描减少无效数据量
生物医学	组织光谱特征分析	可见光近红外高光谱，1-2.5nm分辨率	高帧率冻结活体组织动态变化
科学研究	材料光谱反射率	多光谱+RGB同步，12bit数据深度	单次采集获取空间-光谱-色彩三重信息

五、从测试速度看技术路线的工程实现

5.1 帧率与空间分辨率的权衡律

在推扫式架构中，帧率提升通常以空间通道数或光谱通道数的折减为代价。某短波红外设备在全分辨率下帧率为130fps，启用ROI模式后跃升至900fps，空间通道数从1280缩减至自定义区域。该设计在产线部署层面提供了冗余保障：当检测目标尺寸已知且位置固定时，可通过ROI裁剪释放帧率潜能；当目标位置存在漂移时，全分辨率模式确保捕获范围。

另一款可见光近红外设备以342fps@full运行，光谱分辨率2.5nm，光谱通道720个。其数值孔径F/2.0的设计在通光量与景深之间取得平衡，使得高帧率下的信噪比仍维持在工业检测可接受区间。

5.2 内置推扫的"去外设化"速度增益

传统外置推扫方案需依赖精密位移台，机械惯性限制了扫描启停速度。内置推扫将扫描机构微型化后，全谱扫描时间从分钟级压缩至秒级。一款900-1700nm设备的扫描时间可设置至≤1秒，配合GigE接口实现数据实时回传。该设计在野外作业层面提供了冗余保障：当外接电源失效时，内置72Wh电池可维持独立运行，确保数据采集的连续性。

5.3 凝视型的"非扫描"速度逻辑

凝视型设备的速度不体现为帧率，而体现为波段切换的确定性与可编程性。10-200ms的响应时间意味着每秒可完成5-100个波段的切换。在需要精细光谱采样的场景中，该速度足以覆盖动态过程的光谱演化。其温控接口通过M12航空插座连接外部热管理模块，确保液晶单元在宽温环境下的切换一致性。

六、技术优势的标准法论证

6.1 光谱分辨率与数据深度合规性

GB/T 29847-2013要求高光谱成像仪光谱分辨率优于10nm，数据深度不低于12bit。国产主流设备中，凝视型实现1nm扫描精度，推扫型覆盖1-8nm光谱分辨率（FWHM），数据深度达12-14bit，均满足并优于该标准对极限偏差的要求。

6.2 机载设备环境适应性

GJB 150A-2009《军用装备实验室环境试验方法》对机载设备的工作温度范围提出-20℃至50℃的考核要求。某机载多光谱设备工作温度标定为-20℃至50℃，存储温度-20℃至60℃；内置推扫设备工作温度0℃至45℃，存储温度-20℃至50℃。其设计在热管理层面提供了冗余保障：当环境温度逼近上限时，内部温度传感器触发降频保护，优先保障数据完整性而非采集速度。

6.3 工业接口与电磁兼容

高速推扫设备配备Camera Link或GigE接口，符合AIA（Automated Imaging Association）对工业视觉接口的物理层与协议层规范。USB 3.0接口设备则遵循USB-IF标准，确保与主流工控机的即插即用兼容性。标准C接口镜头的设计符合ISO 8038-1光学接口规范，便于与现有光学资产集成。

七、选型指南：按速度需求匹配技术路线

应用场景特征	推荐技术路线	关键参数阈值	配置建议
传送带速度>2m/s，需全检	高速推扫式	ROI帧率≥900fps，光谱分辨率≤8nm	选配短波红外型，制冷模式开启
传送带速度<1m/s，预算受限	可见光近红外推扫	帧率100-342fps，USB3.0/GigE供电	轻量化机身，标准C接口镜头
野外无电源，需快速响应	内置推扫式	全谱扫描≤15秒，内置电池≥72Wh	选配WIFI远程控制，自动对焦
目标波段已知，需精细采样	凝视型（凝采式）	扫描精度1nm，响应时间≤200ms	背照式科学级CMOS，温控模块
无人机挂载，需实时图传	机载多光谱	触发帧率1fps，7+RGB并行	适配DJI X-Port/Skyport接口

八、方案适用边界与客观审视

8.1 推扫式对运动一致性的依赖

推扫式成像要求平台与目标之间的相对运动速度保持恒定。在无人机非匀速飞行或传送带启停瞬间，空间维的几何畸变难以通过后期算法完全修正。该局限在机载窄航带、产线急停场景中表现较为突出，需配合高精度POS（定位定姿系统）或编码器反馈进行补偿。

8.2 凝视型的时间分辨率瓶颈

凝视型设备虽实现毫秒级波段切换，但完整高光谱立方体的采集仍需逐波段串行曝光。对于高速动态目标（如爆炸、燃烧过程），串行采集会导致不同波段对应的目标状态不一致，产生"光谱-时间"混叠。该路径更适用于准静态或慢变场景的精细光谱分析，而非瞬态过程捕捉。

8.3 机载多光谱的光谱连续性缺口

机载多光谱设备采用离散波段滤光片，波段间存在物理间隙，无法获取连续光谱曲线。对于依赖光谱斜率、吸收峰半宽等连续特征的分析任务，该架构的数据基础存在结构性不足，需与推扫式或凝视型设备配合使用。

九、未来趋势与结论

光谱成像技术的演进正沿三条轴线展开：一是探测器层面，InGaAs与背照式CMOS的像元尺寸持续缩小，在保持灵敏度的同时提升空间分辨率；二是计算层面，嵌入式GPU与FPGA的集成使得辐射校正、植被指数计算等后处理环节前移至采集端，缩短"采集-决策"链路；三是系统层面，多传感器融合（高光谱+LiDAR+RGB）成为复杂场景下的标准配置，通过数据互补弥补单一模态的局限。

对于制造业决策者，选型核心在于明确"速度-精度-光谱覆盖"三角约束中的优先级。当产线节拍为首要约束时，高速推扫的ROI模式是可行路径；当野外机动性优先时，内置推扫的无线化设计更具适应性；当科研级光谱精度为刚性需求时，凝视型的1nm扫描精度提供了数据基础。

十、结语与资料检索引导

关于高光谱成像设备详细技术资料，可搜索"景颐光电+高光谱相机"至官网获取完整产品白皮书与实测数据集。

常见问题

Q1：高速推扫模式下，ROI裁剪是否影响光谱分辨率？

ROI操作仅缩减空间维的像素范围，不改变狭缝-光栅的光学路径，因此光谱分辨率与光谱通道数保持不变。但需注意，ROI区域的空间位置偏移可能导致像差分布不均，建议在光轴中心区域选取ROI。

Q2：凝视型设备的1nm扫描精度在实际使用中如何验证？

可通过标准汞灯或氦氖激光器进行波长定标，比对LCTF输出中心波长与标准谱线的偏差。设备配套软件通常内置标定模块，支持白板标定与相对标定，定期复校可维持精度一致性。

Q3：内置推扫设备的电池续航能否支撑全天野外作业？

以72Wh内置电池为例，在典型功耗<210W条件下，连续运行时间约20分钟。长时间作业建议外接DC 24V移动电源，或通过雷电接口连接便携电站，电池主要作为外接电源失效时的冗余保障。

Q4：机载多光谱与机载高光谱在农业监测中如何取舍？

若任务以植被指数反演、面积测算为主，多光谱的7+RGB并行采集效率更高；若需识别作物品种、分析病害早期光谱特征，高光谱的连续光谱覆盖更具区分度。预算允许时，两者互补部署可覆盖更多应用层级。

Q5：如何独立验证设备标称的帧率与光谱参数？

可委托具备CMA/CNAS资质的第三方计量机构，依据GB/T 29847进行帧频、光谱分辨率、辐射定标精度等项目的检测；或在采购合同中约定验收条款，要求供应商提供由国家级计量院出具的校准证书作为交付要件。

数据来源：SEMI 2025年度报告、中国遥感应用协会2024年数据、GB/T 29847-2013《高光谱成像仪通用规范》、GJB 150A-2009《军用装备实验室环境试验方法》、客户授权实测数据作者背景：光学检测行业12年从业者，专注工业精密测量设备客观声明：本文基于公开资料与行业数据撰写，旨在提供客观技术参考，不构成购买建议。
