产品简介

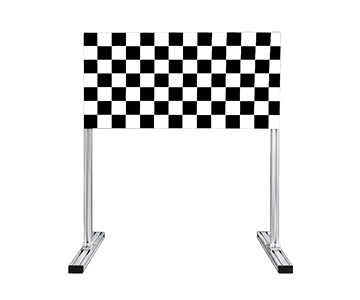

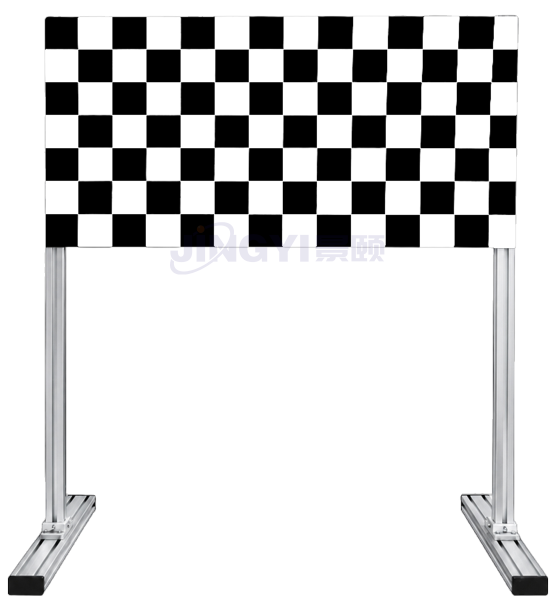

这款 905nm 专用棋盘格标定板，是面向车载激光雷达、自动驾驶感知、机器视觉系统开发的组合式标准标定靶。采用高精度铝板基材搭配专业漫反射喷涂工艺，黑白方格具备固定标准反射率，适用于相机内参标定、激光雷达与摄像头联合标定、多传感器融合标定测试。



产品特点
匹配激光雷达标准反射特性：针对 905nm 激光雷达波段优化，黑白格固定 5%/95% 反射率，既能满足光学相机成像识别，又可实现激光雷达回波强度标定，适配视觉 + 激光雷达联合标定。
极高几何精度：方格加工精度 ±0.5mm；5mm 铝合金基板刚性强，板面不易变形，平面度优于 1mm/m²，保障标定算法解算精度，避免形变带来标定误差。
稳定漫反射涂层：专业喷涂漫反射涂层，无明显镜面反光，有效抑制杂散光干扰，室内实验室与室外场地测试均可稳定成像。
配套稳固铝型材支架：立式支架，结构稳定不易晃动；安装便捷，标准高度适配车载感知设备常规标定高度，同时支持高度灵活调整。
灵活定制服务：可按需更改整体尺寸、方格边长、阵列数量，也可调整黑白格反射率、适配其他波段。



应用领域
车载摄像头单目 / 双目相机标定
自动驾驶激光雷达 & 视觉相机联合外参标定
多传感器融合感知系统标定测试
环视影像、车载感知算法场地测试
ToF 传感器、工业机器视觉系统校准
高校实验室、汽车检测机构光学标定实验



产品参数

棋盘格规格	1120*560mm
小格子尺寸	80*80mm
阵列	14x8
颜色	黑+白
反射率	白色格子95%；黑色格子5%
工艺	喷涂
使用波长	905nm
厚度	5mm
基板	铝板
平面度	优于1mm/m²
精度	±0.5mm
高度	标靶中心到地面106cm±1cm
其他规格	可定制
质保	一年（耗材和人为损坏除外）

*本技术规格最终解释权归生产厂家所有
