在当今科技飞速发展的时代，成像系统广泛应用于各个领域，而其性能的精准评估对于保障产品质量和应用效果至关重要。灰阶视觉标定板与图卡作为专门用于测试成像系统性能的标准图样，在其中发挥着不可或缺的作用。
成像系统的性能直接影响到图像的质量和准确性，涵盖清晰度、分辨率、色彩还原、畸变等多个参数。例如，在医疗领域，高清晰度和准确的色彩还原对于医生准确诊断病情起着关键作用；在自动驾驶中，精确的畸变校正和高分辨率的成像对车辆的安全行驶具有决定性意义。因此，对成像系统进行全面、准确的性能评估是确保其在不同应用场景中正常运行的关键所在。
相机、监控、显微镜、工业镜头等厂商在产品研发和生产过程中，需要使用灰阶视觉标定板与图卡来检测和校准设备的成像性能，以确保产品符合质量标准。
手机厂商通过测试摄像头模块的性能，提升手机拍照的质量和用户体验。此外，电视屏测试、摄影摄像等领域也广泛应用灰阶视觉标定板与图卡进行颜色校准和色彩管理。
车载摄像系统（ADAS）的测试对于自动驾驶技术的发展至关重要。灰阶视觉标定板与图卡可用于校准摄像头的畸变、景深等参数，提高车辆对周围环境的感知能力。
内窥镜、显微成像系统等医疗设备需要高精度的成像性能，以帮助医生进行准确的诊断和治疗。灰阶视觉标定板与图卡可用于校准设备的分辨率、色彩还原等参数，确保图像的质量和准确性。
在摄像头部署前，通过使用灰阶视觉标定板与图卡进行性能评估，可以确保摄像头在实际应用中的成像效果，提高安防监控的效率和准确性。
研究光学系统、图像识别等领域的科研人员需要使用灰阶视觉标定板与图卡来进行实验和研究，以验证算法的有效性和提高系统的性能。
根据不同的测试需求，选择合适的灰阶视觉标定板与图卡图案至关重要。以下是一些常见的图案及其应用场景：
常用于光学系统和成像设备性能测试，一般用于镜头分辨率与清晰度测试，可检测极限分辨率。在光学仪器、显微系统等领域应用广泛。
分基础版和增强版，主要应用于图像传感器、相机及光学系统的分辨率和空间频率响应（SFR）测试。
常用于模拟成像系统分辨率测试，可检测相机系统从原始图像中再现精细细节的能力。在工业视觉、医学影像等领域有应用。
可单个出现或组成多元素星标，星标的对数可定制。在光学仪器分辨率和对比度测试方面功能强大，可分析图像中不同位置的细节保留情况，评估光学系统在不同空间频率下的分辨率表现。
半径方向上的灰度值按正弦函数规律变化，视觉上为黑白渐变。更侧重于对光学系统进行全面、准确的分辨率分析，尤其是在不同空间频率和方向上的性能评估，且对图像后期处理算法的敏感度较低，抗噪性较好。
空间频率响应，核心图案通常为倾斜边缘或周期性条纹图案。通过分析边缘扩散函数（ESF）和线扩散函数（LSF）计算MTF值，可量化镜头的锐度表现，判断图像边缘的清晰程度。在手机摄像头、数码相机的画质评测中有应用。
由等间距、黑白交替的平行条纹组成，通过分析光栅在成像系统中的变形、模糊或衍射现象，评估光学系统的像差、聚焦状态及空间频率响应。可用于天文望远镜主镜校准等。

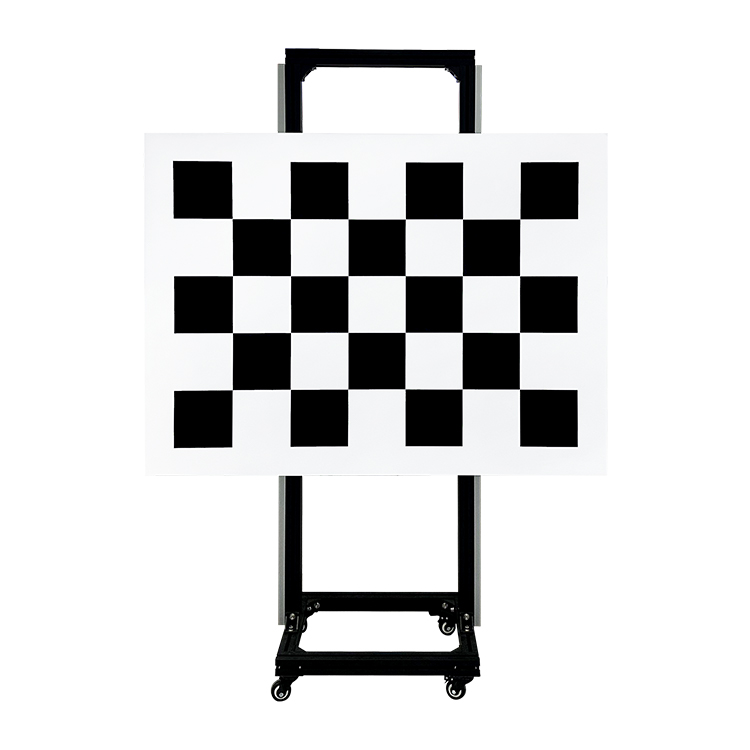

通过识别棋盘格角点的二维像素坐标与三维世界坐标的对应关系，求解相机内参（焦距、主点、畸变系数）和外参（旋转矩阵、平移向量）。可用于无人机航拍相机的畸变校正、工业视觉中测量物体尺寸前的相机校准、自动驾驶的双目测距、3D重建中的深度图生成等。
利用圆的几何中心与三维世界坐标的对应关系，求解相机内参、外参与畸变参数。相比棋盘格，更适合高精度定位场景，如半导体晶圆检测相机的校准、显微成像系统的畸变校正、自动驾驶激光雷达与相机联合标定等。
通过几何对称性和多层嵌套结构，为高精度视觉系统提供亚像素级的定位基准。同心圆适用于单点定位与径向畸变校正，同心方在三维坐标变换、多相机协同标定时更具优势。两者均广泛应用于半导体、医疗、汽车等工业场景。
Kalibr通过编码AprilTag标签与网格阵列的设计，即使部分被遮挡也可通过剩余标签的空间关系推算全局坐标。编码信息识别使标定过程转向自动化，尤其适用于需要融合相机、IMU、激光雷达等多源数据的复杂系统。在自动驾驶、无人机、医疗设备等对精度与实时性要求苛刻的场景中，AprilGrid已成为多传感器标定的标准方案。
将传统棋盘格的黑白方格替换为AprilTag编码标签，同时保留棋盘格的角点检测特性。如果部分标签遮挡时可通过角点拓扑关系补全，主要应用于单相机高精度内参与畸变标定，尤其适用于工业视觉、AR/VR、双目立体视觉等对像素级精度要求的场景。
可测试镜头在特定设置下的景深限制、对焦范围、模糊区域定位。应用于镜头性能测试与校准，在机器视觉领域，可用于校准多目相机、结构光相机或TOF相机的深度感知精度，确保三维重建或物体测距的准确性。
通常包含不同灰度梯度，可用于测试成像系统的噪声/信噪比、OEC白平衡、灰平衡、时域噪声、动态范围、曝光准确性等。
反射率可根据需求定制，最常用的为18%灰，是自然界景物的平均反射率。常用于镜头摄像头检测、无人驾驶技术测试、远距离激光雷达测距、扫地机器人检测等。
是颜色校准和色彩管理的工具，主要用于手机摄像头、电视屏测试、摄影摄像领域。在工业生产中，可用于检测和校准机器视觉系统对颜色的识别和判断能力，例如在产品外观检测、颜色分类、印刷质量检测等方面。
一般用于工业视觉、机器人定位中，进行尺寸测量和坐标校准。
一般用于光学仪器瞄准与校准，更广泛应用于步枪秒准镜、天文望远镜、显微镜的定位，工业测量与机械加工中辅助测量孔位、边缘的坐标偏差，在PCB板或半导体晶圆检测中定位缺陷位置等。
灰阶视觉标定板与图卡的性能与其基材以及表面工艺息息相关，尤其在不同照明方式（背打光vs正打光）下表现差异显著。因此，根据使用环境和照明方式，选择合适的材质至关重要。以下是一些常见的材质及其特点：
工艺为光刻，最小线宽可达0.5μm。优先用于高精度、极端环境、特殊波段的标定场景，利用其纳米级表面质量和稳定物理化学特性，满足亚微米级以上的标定精度需求。
工艺为光刻，图案精度高。材质透过率高、膨胀系数低、平整度高、表面粗糙度低，耐高温。适合教学实验、普通工业视觉检测等，满足基础常规成像标定需求。
工艺为光绘，图案精度较高，成本相对低，灰阶光密度可控制，会热胀冷缩，最大尺寸可达1.3x2.6m，防水。
工艺为光绘+无痕裱，结合菲林的精度和玻璃的硬度，成本比玻璃光刻低。适合做大尺寸且高精度的标定。
工艺为感光涂层，感光涂层光密度值最大，OD>5。
工艺为光刻，图案精度较高，材质平整度高、膨胀系数低、表面粗糙度较低。适用于耐磨蚀、高硬度的工业场景。
工艺为光刻，图案精度较高，材质平整度高、膨胀系数低。
工艺为感光涂层，材质轻、高强度、耐高温、耐腐蚀。适合大面积且要求重量轻的场景。
工艺为喷墨，彩色，图案精度较低，尺寸可达1.6x30m。可裱背胶，博物馆收藏级别，100%棉纤维，无酸，无木质素，成本较低。
工艺为油墨，半透半反，彩色，成本较低。
工艺为感光涂层，类似纸张的厚度，图案精度较高，防水，OD>5。
不同的材质和图案需要采用不同的制作工艺，以确保灰阶视觉标定板与图卡的精度和质量。常见的制作工艺包括光刻、光绘、黄光、喷墨等。
最小线宽和图案特征精度是衡量灰阶视觉标定板与图卡精度的重要指标。不同的制作工艺和材质可实现的最小线宽和图案特征精度不同，例如，光刻工艺可实现的最小线宽可达0.5μm，图案特征精度可达±1μm。
一般根据测试图案大小或模具大小确定产品外观尺寸。产品外观轮廓可选择普通切割或激光切割，激光切割可以实现玻璃打孔、切圆或任意外形。针对外观切割，通常玻璃和陶瓷还可以要求倒角、斜切角和内切角。玻璃和陶瓷外形尺寸精度可达±0.05mm，菲林、纸张等外形切割可要求精度在±1mm。
材质的厚度一般情况下轮廓尺寸越小，材质越薄。也可以单独提出需求，例如，玻璃厚度可分1.6mm、2.3mm、3.0mm、4.8mm，陶瓷厚度可分0.38mm、0.635mm、1.0mm、2.0mm，菲林厚度可分0.175mm、0.1mm。
反射率和透过率是影响灰阶视觉标定板与图卡性能的重要参数。不同的材质和涂层具有不同的反射率和透过率，例如，石英玻璃的透过率高于苏打玻璃，蓝铬的反射率低于亮铬和棕铬。
热膨胀系数是衡量材料在温度变化时尺寸变化的指标。不同的材质具有不同的热膨胀系数，例如，石英玻璃的热膨胀系数低于苏打玻璃和陶瓷。在高温环境下，热膨胀系数低的材料可更好地保持灰阶视觉标定板与图卡的精度和稳定性。
表面平整度和粗糙度是影响灰阶视觉标定板与图卡成像质量的重要因素。不同的材质和制作工艺可实现的表面平整度和粗糙度不同，例如，石英玻璃的表面平整度和粗糙度低于苏打玻璃和陶瓷。
景颐光电一直致力于成像系统性能检测技术的研发与创新，在灰阶视觉标定板与图卡领域取得了一系列技术突破。例如，景颐光电研发的高精度灰阶视觉标定板采用了先进的光刻工艺和优质的材料，具有最小线宽可达0.5μm、图案特征精度可达±1μm、表面平整度高、热膨胀系数低等优点，可满足不同领域对高精度成像系统性能检测的需求。
景颐光电的灰阶视觉标定板与图卡产品已广泛应用于医疗、汽车、安防、科研等多个领域。例如，在医疗领域，景颐光电的灰阶视觉标定板与图卡可用于校准医疗设备的成像系统，提高图像的清晰度和准确性，帮助医生进行准确的诊断和治疗；在汽车领域，景颐光电的灰阶视觉标定板与图卡可用于校准车载摄像系统，提高车辆对周围环境的感知能力，保障自动驾驶的安全性；在安防领域，景颐光电的灰阶视觉标定板与图卡可用于校准摄像头的成像系统，提高监控画面的质量和清晰度，增强安防监控的效果；在科研领域，景颐光电的灰阶视觉标定板与图卡可用于光学系统、图像识别等领域的实验和研究，为科研人员提供了高精度的测试工具。
灰阶视觉标定板与图卡作为成像系统性能检测的关键要素，在各个领域都有着广泛的应用。选择合适的图案、材质和制作工艺，对于提高成像系统的性能和质量至关重要。景颐光电在灰阶视觉标定板与图卡领域的技术突破和应用案例，为行业的发展提供了有力的支持和推动。未来，随着成像技术的不断发展和应用需求的不断提高，灰阶视觉标定板与图卡的技术也将不断创新和完善，为成像系统的性能检测提供更加精准、高效的解决方案。
