产品简介

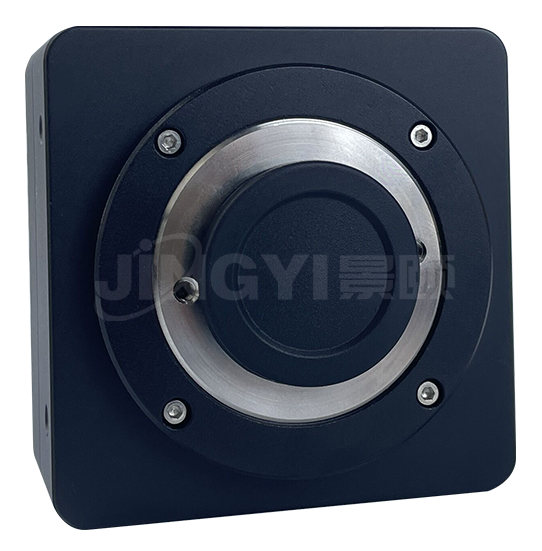

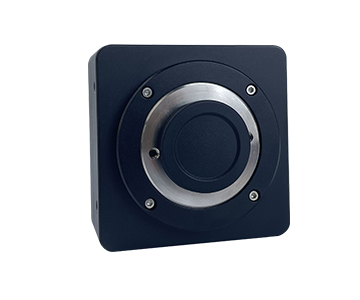

景颐光电自主研发的JYCCD-87IR 中红外光斑质量分析仪，属于中红外靶面系列设备，搭载氧化钒非制冷红外探测器，工作波段 8~14μm，专为长波红外光斑检测研发。相机分辨率 640×512，像元尺寸 17μm，感光靶面 10.88mm×8.704mm，可测量 170μm~8.7mm 尺寸红外光斑，最高 50fps 全分辨率实时采集光斑能量分布，快速完成红外光斑轮廓、光斑尺寸、能量集中度等参数分析。设备采用 M34×0.75 镜头接口，支持 9~24VDC 与 PoE 双供电，体积小巧、易集成，可稳定用于实验室与产线红外光学测试。



产品优势
中红外专用探测：8~14μm 长波红外响应，非制冷氧化钒探测器，无需制冷，整机结构简单可靠；热灵敏度＜35mk，微弱红外热信号识别能力强。
高速实时采集：50fps 高帧频，响应时间＜10ms，可捕捉动态、瞬态红外光斑，实时观测光斑变化。
宽量程光斑测量：可测光斑范围 170μm~8.7mm，覆盖中小尺寸红外光斑测试需求。
灵活供电与集成：支持直流供电 + PoE 网线供电，典型功耗仅 2.5W；小巧机身，重量约 275g，方便搭载在各类光学平台。
优秀环境适应性：工作温度 - 30~60℃，20%~90% RH 无冷凝环境可用；IP40 防护，CE/FCC/RoHS/KC 认证齐全，满足海内外项目使用。
标准化镜头接口：M34×0.75 镜头接口，可搭配多款红外镜头，适配不同放大倍率测试场景。



主要测量功能
光斑直径（长轴/短轴，X/Y方向）
椭圆度，高斯拟合度
能量分布，光束位置，发散角
Pass/Fail设置
高速度、高分辨率显示2D和3D伪彩色光束轮廓
实时进行光斑的伪彩色2D显示、长短轴的高斯曲线显示
支持控制相机的曝光、增益和分辨率
支持参数的统计分析
记录和导出参数，或者生成报告
读取光斑图片并测量参数
多选择的图片保存功能
支持USB3.0接口
图形化界面，易上手，可自由设置
可定制拓展功能



应用领域
红外激光器研发与出厂光斑质量检测
红外光学系统装调、光学元件性能表征
红外热成像光源标定、红外目标模拟器测试
车载红外传感、红外探测系统光学验证
长波红外光学实验室、自动化产线光学检测



技术参数

型号	JYCCD-87IR
参数项	MV-CI003-GL-N6
传感器类型	氧化钒非制冷探测器
波长范围	8-14µm
感光面积	10.88 mm×8.704 mm
像元尺寸	17 μm
分辨率	640 × 512
可测光斑大小	170um-8.7mm
最大帧率	50 fps @640 × 512
热灵敏度	<35 mk(F1.0,25°C)
响应时间	<10 ms
供电	9 ~ 24 VDC,支持PoE供电
典型功耗	2.5 W@12 VDC
镜头接口	M34*0.75
外形尺寸	58 mm x 58 mm ×115.5 mm
重量	约275 g
IP防护等级	IP40(正确安装镜头以及线缆的情况下)
温度	工作温度-30 ~ 60°C,储藏温度-30 ~ 70°C
湿度	20% ~ 90%RH无冷凝
认证	CE,FCC,RoHS,KC

*本技术规格最终解释权归生产厂家所有
