探秘激光雷达测试板:光学测量领域的关键基石

2025-10-21

在光学测量的广袤领域中,激光雷达测试板作为一种不可或缺的核心设备,正发挥着日益重要的作用。它的出现,为众多光学测量应用提供了精准、稳定且可靠的参考标准,极大地推动了相关技术的发展与进步。



 一、激光雷达测试板的本质解析

激光雷达测试板,顾名思义,是一种专门设计用于模拟理想漫反射体的光学装置。它具备一系列独特的特性,使其成为光学测量中不可或缺的关键元素。

(一)靶标特性

靶标作为激光雷达测试板的重要组成部分,在测量过程中扮演着参考点或校准基准的关键角色。它通常被放置在特定的测量场景中,如地面、实验台等,为后续的测量提供一个明确的参照标准。

(二)漫反射特性

漫反射是激光雷达测试板的核心特性之一。其表面具有特殊的微观结构,能够将入射光线向所有方向均匀地散射出去,从而实现对光线的均匀反射。这种漫反射特性使得激光雷达测试板在不同的观察角度下都能呈现出相对一致的亮度,为精确测量提供了基础。

 (三)朗伯体特性

朗伯体是一种理想化的漫反射体,其亮度与观察角度无关,从任何方向看,它都同样明亮。激光雷达测试板的朗伯体特性是其最重要的属性之一,它确保了在不同的测量条件下,测量结果的准确性和一致性。

(四)已知和稳定的光谱反射率

激光雷达测试板的光谱反射率是经过权威机构精确测量和认证的,这意味着其在不同波长下的反射能力是已知且稳定的。这种已知和稳定的光谱反射率为光学测量提供了可靠的参考标准,使得测量结果能够在不同的设备和环境下进行准确的比较和分析。

 二、激光雷达测试板的核心特性与工作原理

(一)朗伯特性的原理与意义

朗伯特性是激光雷达测试板最重要的特性之一,其原理基于余弦定律。当一束光垂直照射在激光雷达测试板上时,它的反射光强度分布遵循余弦定律,即在某个观察方向上的反射光强度,与该方向和入射光方向之间夹角θ的余弦值(cosθ)成正比。

这一特性的意义在于,无论从哪个角度去测量激光雷达测试板的亮度,只要入射光条件不变,测到的值都是一样的。这极大地简化了辐射定标的过程,提高了测量的准确性和效率。

(二)高反射率与光谱中性的作用

高反射率和光谱中性是激光雷达测试板的另外两个重要特性。通常,激光雷达测试板采用高反射率的材料制成,如聚四氟乙烯、硫酸钡涂层等,其反射率可达95%以上。高反射率的材料能够减少光线的吸收和散射,提高信号强度,降低噪声水平,从而提高测量的信噪比。

光谱中性则是指激光雷达测试板在整个需要测量的光谱范围内(如可见光到近红外)具有平坦的反射率曲线。这意味着它对不同颜色的光反射能力相同,不会出现“偏色”现象。光谱中性的特性使得激光雷达测试板能够在不同的光谱范围内进行准确的测量,为多光谱和高光谱测量提供了可靠的支持。

(三)空间均匀性的重要性

空间均匀性是指激光雷达测试板整个板面的反射特性高度一致,任何一点与另一点的反射率差异都非常小(例如<1%)。这一特性的重要性在于,它确保了无论光斑打在板子的哪个位置,测量结果都是可靠的。如果激光雷达测试板的空间均匀性不好,那么在不同位置测量得到的结果可能会存在较大的差异,从而影响测量的准确性和可靠性。

三、激光雷达测试板的广泛应用场景

(一)遥感器辐射定标

遥感器辐射定标是激光雷达测试板最核心的应用之一。在航空或航天遥感中,遥感器需要在发射前进行精确的辐射定标,以建立数字信号(DN值)与物理辐射亮度之间的定量关系。在实验室定标中,通常使用标准灯和已知反射率的激光雷达测试板对遥感器进行标定。在现场/替代定标中,则是在卫星过顶时,在地面同步测量区域铺设大型激光雷达测试板,同时用经过定标的野外光谱仪测量板子的实际反射辐射。将卫星传感器获取的板子图像数据与地面实测数据进行比对,可以反演和验证传感器在轨的辐射性能。

(二)光学相机与成像系统的校准

激光雷达测试板在光学相机与成像系统的校准中也有着广泛的应用。在工业视觉、摄影和科研成像中,光学相机和成像系统的性能会受到多种因素的影响,如镜头的暗角、亮度不均匀、色彩还原不准确等。通过使用激光雷达测试板,可以对光学相机和成像系统进行校准,从而提高其测量的准确性和可靠性。

例如,在平场校正中,激光雷达测试板可以用于校正相机镜头固有的暗角和亮度不均匀问题。在颜色校准中,激光雷达测试板可以为图像提供一个已知的白色/灰色参考,用于精确的色彩还原。在BRDF测量中,激光雷达测试板可以作为已知的反射率标准,用于测量其他材料的二向性反射分布函数。

(三)光谱仪校准

光谱仪是一种用于测量物体光谱特性的仪器,其测量结果的准确性和可靠性直接影响到后续的数据分析和应用。在野外使用光谱仪测量地物时,由于受到太阳光照变化等因素的影响,测量结果可能会存在较大的误差。通过使用激光雷达测试板,可以在测量前获取当前光照条件下的“标准白”参考光谱,然后将地物光谱与这个参考光谱相除,得到地物的绝对反射率光谱,从而消除太阳光照变化的影响,提高测量的准确性和可靠性。

四、激光雷达测试板的设计与制造要点

(一)材料的选择

材料的选择是激光雷达测试板设计与制造的关键环节之一。目前,常用的激光雷达测试板材料包括喷涂硫酸钡和陶瓷等。

在实际应用中,需要根据具体的需求和预算选择合适的材料。

(二)结构的设计

激光雷达测试板的结构设计也非常重要。通常,它是一个坚固的金属或复合材料基板,表面覆盖或加工有高反射率材料。为了便于野外部署和保持水平,激光雷达测试板可能带有把手、水平仪和三脚架接口等。

在结构设计中,需要考虑到激光雷达测试板的稳定性、平整度和空间均匀性等因素。例如,为了提高激光雷达测试板的稳定性,可以采用加厚的基板或增加支撑结构。为了提高其平整度,可以采用高精度的加工工艺和表面处理技术。为了提高其空间均匀性,可以采用特殊的表面结构设计或材料涂覆工艺。

(三)定标证书的重要性

每一块高质量的激光雷达测试板都会附带一份定标证书,由中国计量院这样的国家级计量机构出具。定标证书提供了激光雷达测试板在不同波长下的绝对反射率数据,是其准确性和可靠性的重要保证。

在使用激光雷达测试板进行测量时,需要确保其定标证书的有效性和准确性。如果定标证书过期或不准确,可能会导致测量结果出现较大的误差。

五、景颐光电在激光雷达测试板领域的技术突破与创新

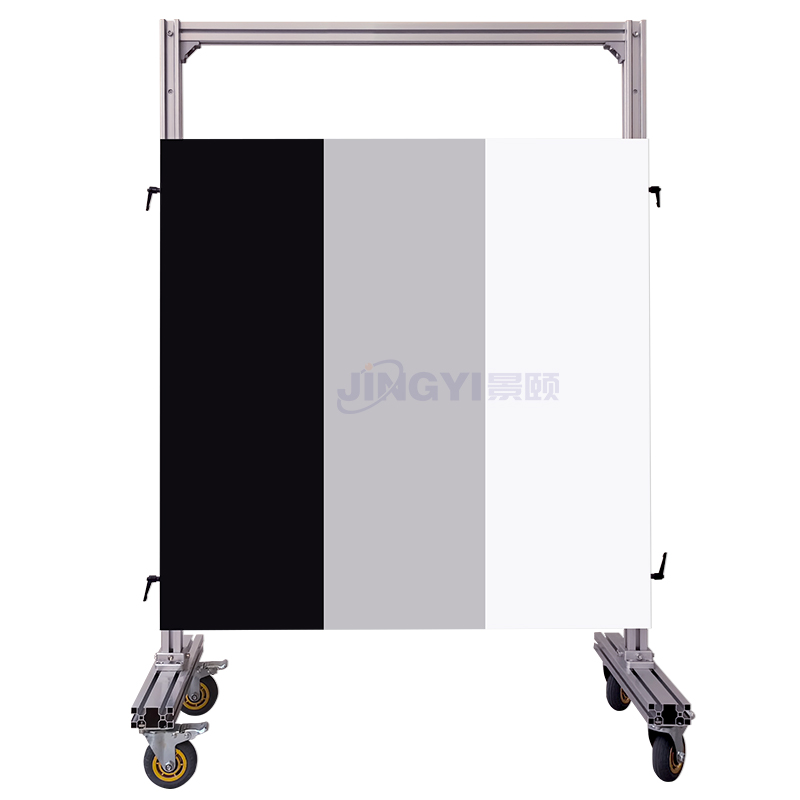

随着激光雷达技术的快速发展,激光雷达被广泛应用于汽车自动驾驶和手机LiDAR Scanner等领域。在激光雷达的应用中,目标距离校准是一项关键的技术难题。为了解决这一问题,景颐光电采用自主研发的技术工艺,生产出了LiDAR专用测试板,可用于激光雷达的目标距离校准,让激光雷达更精准地判断周围故障物及其运动轨迹。

景颐光电的LiDAR专用测试板具有近完美的朗伯特性和稳定性,能够为激光雷达提供准确、可靠的参考标准。同时,景颐光电还可以根据客户的需求,定制其他规格的漫反射率、尺寸的激光雷达测试板,以满足不同应用场景的需求。

景颐光电在激光雷达测试板领域的技术突破与创新,不仅为激光雷达技术的发展提供了有力的支持,也为其他光学测量领域的应用提供了新的思路和方法。

激光雷达测试板作为光学测量领域的关键基石,具有重要的理论意义和广泛的应用价值。随着光学测量技术的不断发展和应用需求的不断增加,激光雷达测试板的性能和质量也将不断提高,为光学测量领域的发展做出更大的贡献。
