项目

参数

型号

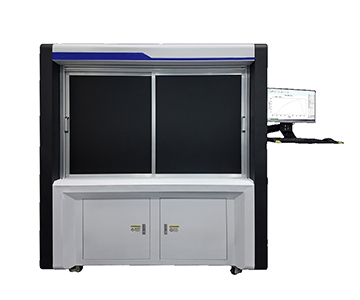

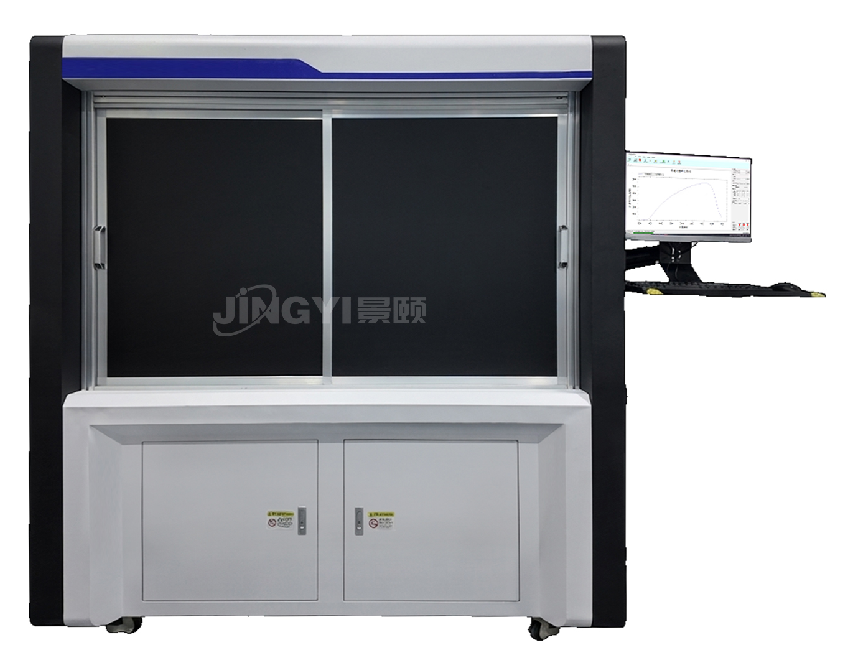

JY-QE2500

单色仪

1）光谱范围:300nm-1800nm

2）单色光谱波长精度：±0.2nm

3）分辨率:0.1nm/mm

4）准确度:±0.2nm

5）重复性:0.1nm

6）最小步距:0.005nm

7）二光栅, 1200g/mm，600g/mm

8）单色光带宽：＜ 2nm ；单色测量小光斑：0.7mm x 5mm

9）测量波长间隔：1-25nm 任意设定

AM1.5G  光源

1）光谱范围：250nm-2500nm

2）光源类型：75W氙灯光源，100W卤素灯

2）氙灯的使用寿命≥3000小时

3）卤素灯的使用寿命≥1500小时

5）长时稳定性（LTI）：＜0.2%(A级)

卤钨灯光源

叠层电池偏置光设计，满足晶硅+钙钛矿测试需求。

第一结偏光（钙钛矿层），550nm短通滤光片 ，光强0.1-2SUN连续可调；

第二结偏光（晶硅层），850nm长通滤光片,光强0.1-2SUN连续可调；

标准探测器

标准硅光电探测器(300-1100nm)，光电传感器面积10x10mm。

标准锗光电探测器(900-1800nm)，光电传感器5mm直径。

积分球

1）直径150mm正入射积分球，适合测试太阳能电池的反射率；

2）积分球搭载标准Si-InGaAs二合一光电传感器，测试范围：300nm-1800nm

反射率标准片

~25%反射率, 灰板，直径 30 mm

斩波器（可选配置）

1）频率：4-1kHZ

2）占空比：50%

3）工作温度：10-40℃

4）频率分辨率：0.01 Hz

5）频率稳定性：250ppm/℃

6）频率漂移：<1%

锁相放大器（可选配置）

1）电压输入模式：单端或差分输入

2）满量程灵敏度：1 nV 至 1 V，以 1-2-5 的倍数顺序步进

3）电流输入增益：10e6 或 10e8 V/A

4）输入阻抗：电压：10 MΩ//25 pF，交流或直流耦合，电流：1 kΩ到虚拟地

5）共模抑制比：>100 dB 至 10 kHz，以 6 dB/oct 减小

6）动态储备：>120 dB

7）增益精度：标准 0.2%，最大 1%

8）电压噪声：997Hz 时 5 nV/√Hz

9）电流噪声：97Hz 时 15 fA/√Hz，997Hz 时 13 fA/√Hz

10）工频滤波器 50 Hz 和 100 Hz

11）输入屏蔽接地 BNC(A/I,B)屏蔽层可直接接地或者通过 10 kΩ电阻接至浮地

数字源表（可选配置）

1）电压档位：300mV/3V/10V/30V/100mV

2）电流范围：100nA/1uA/10uA/100uA/1mA/10mA/100mA/1A

3）电压分辨率：0.01%

4）电流分辨率：0.01%

5）电压精度：±0.03%

6）电流精度：±0.03%

7）测试时长：可调

8）采集系统：四象限测试

9）测试接口：四线制

镀金电池测试台（可选配置）

1）台面尺寸：大于 230mm*230mm；

2）带 12 根无影探针，测量 3、4、5、6、9、12、14、20 主栅电池片

温度控制器：基于水冷的控温器；

3）温度控制范围：20°C-60°C；

4）温度稳定性：±0.5°C；

5）集成 2 个高精度电缸，可以驱动测试台在 XY 方向自动移动

6）测试台可以在自动模式和手动模式下分别运行

7）提供 2 个凯文探针供钙钛矿小光斑测试

8）凯文探针可以在 XYZ 三个方向可调
